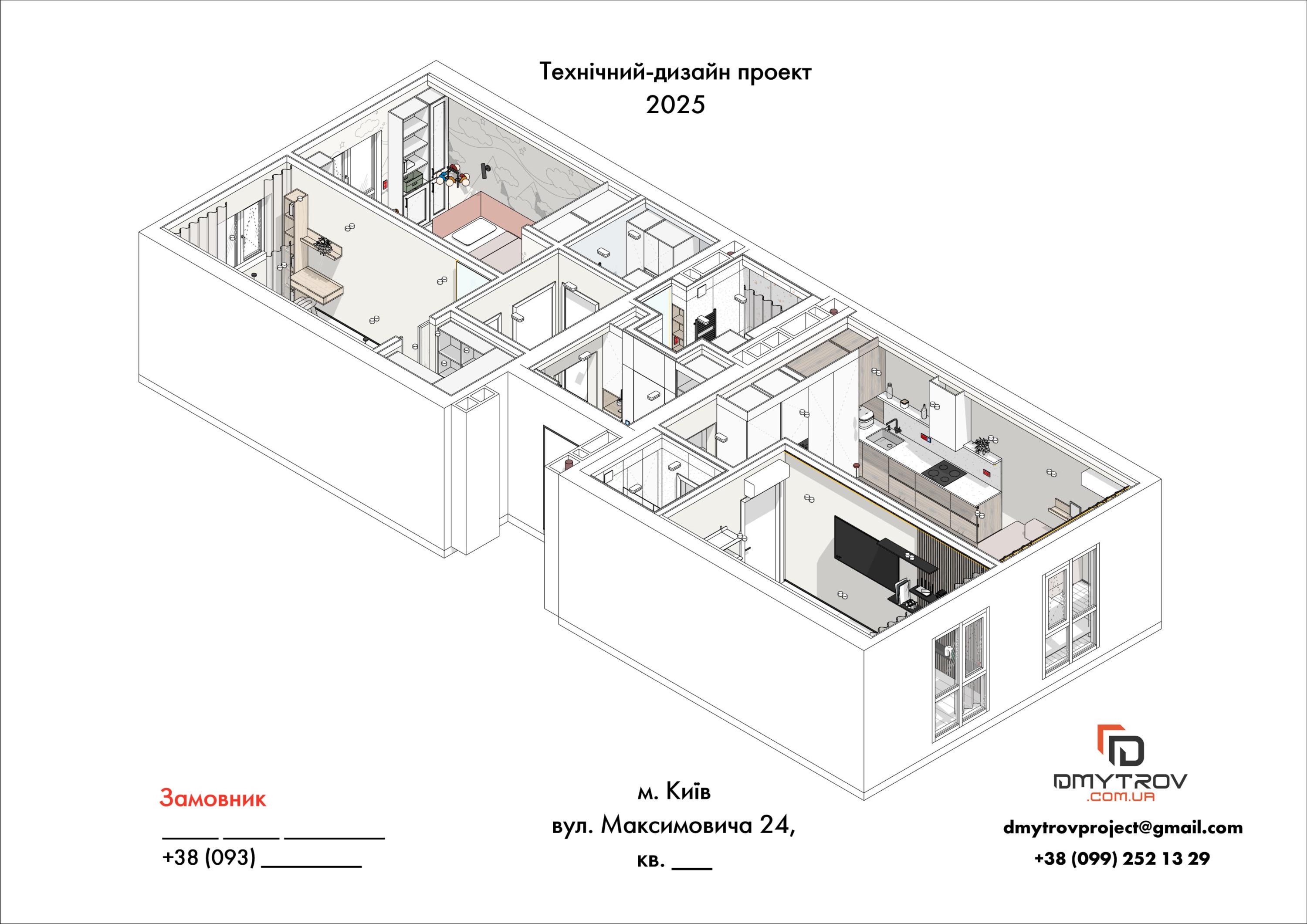

Титульний лист

Титульний лист містить основну інформацію проєкту:
● кольорова візуалізація приміщень з розташуванням меблів;
● адреса Об’єкта;
● контакти Замовника та Виконавця.

Стислі дані потрібні Будівельникам під час реалізації проєкту, уточнення та погодження деталей.
Рекомендовано заламінувати титульний лист задля кращого захисту контактних даних та змісту проєкту.

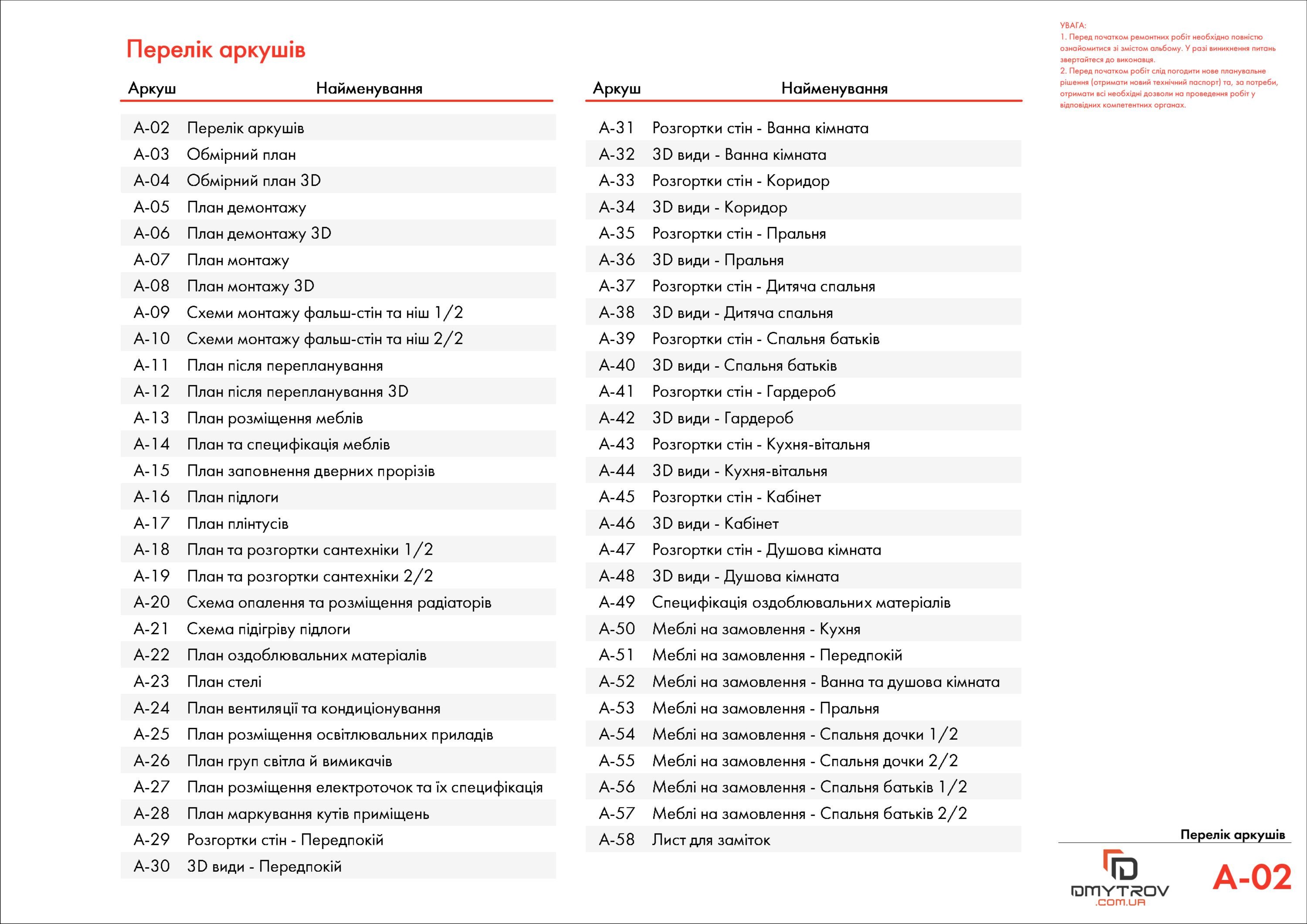

Зміст

Зміст створений для швидкого пошуку потрібної сторінки.
Пронумеровано кожен пункт робіт — в цілому по Об’єкту та по окремим приміщенням.
Кількість пунктів та аркушів у кожному проєкті відрізняються.

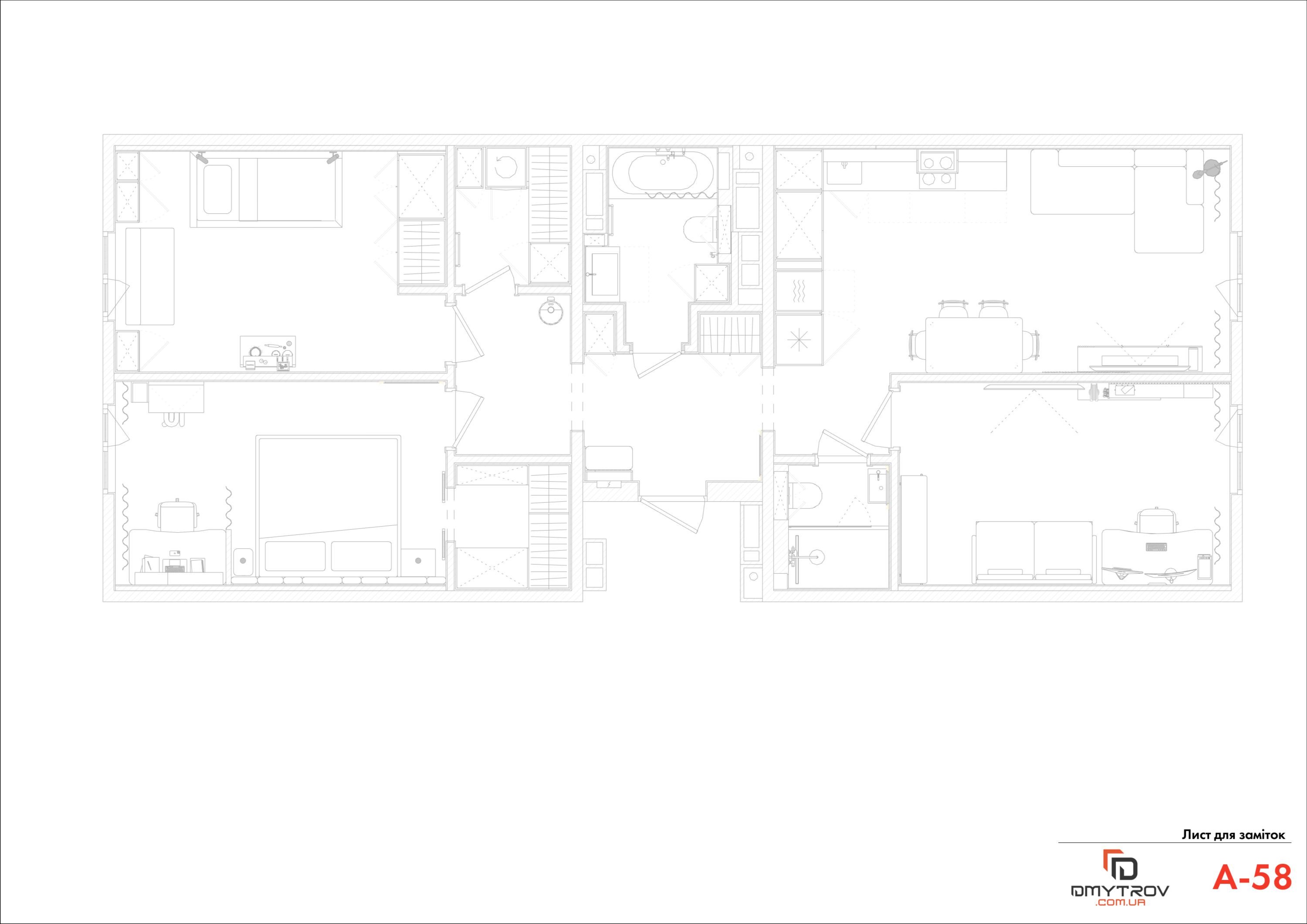

Вільне місце справа – для особистих приміток та позначень, у випадку, якщо документація проєкту буде розділена між різними командами Будівельників для прискорення робіт.

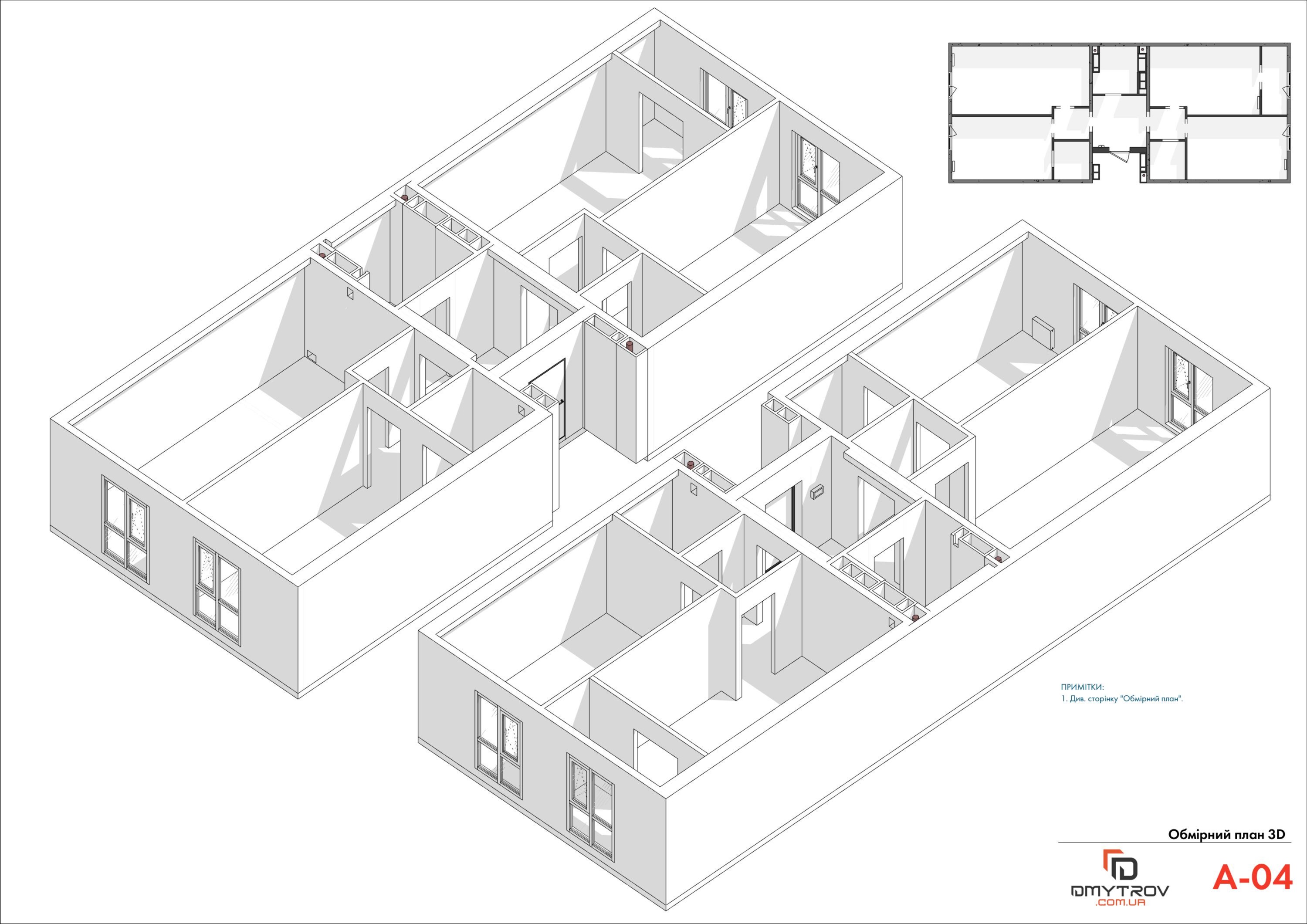

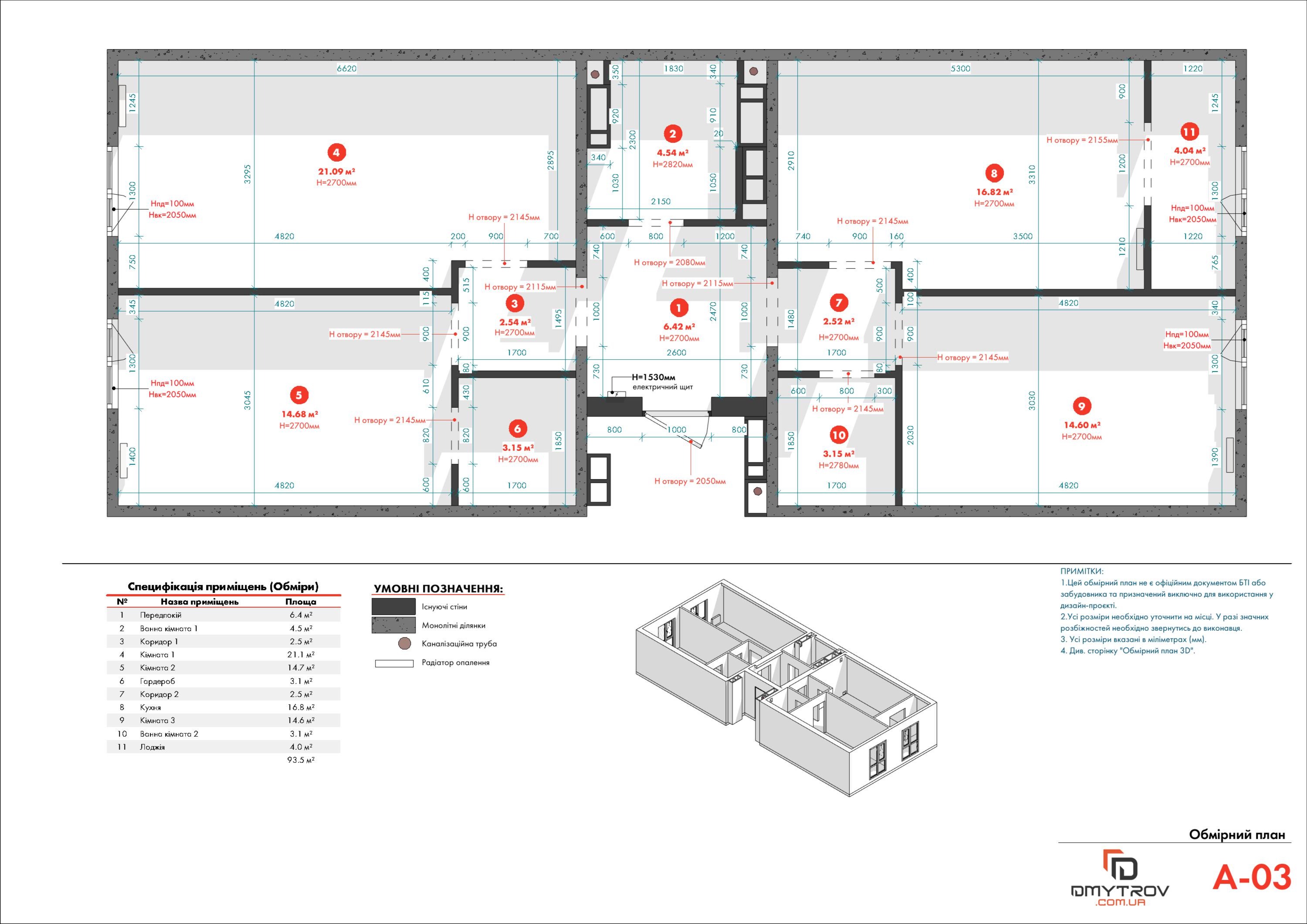

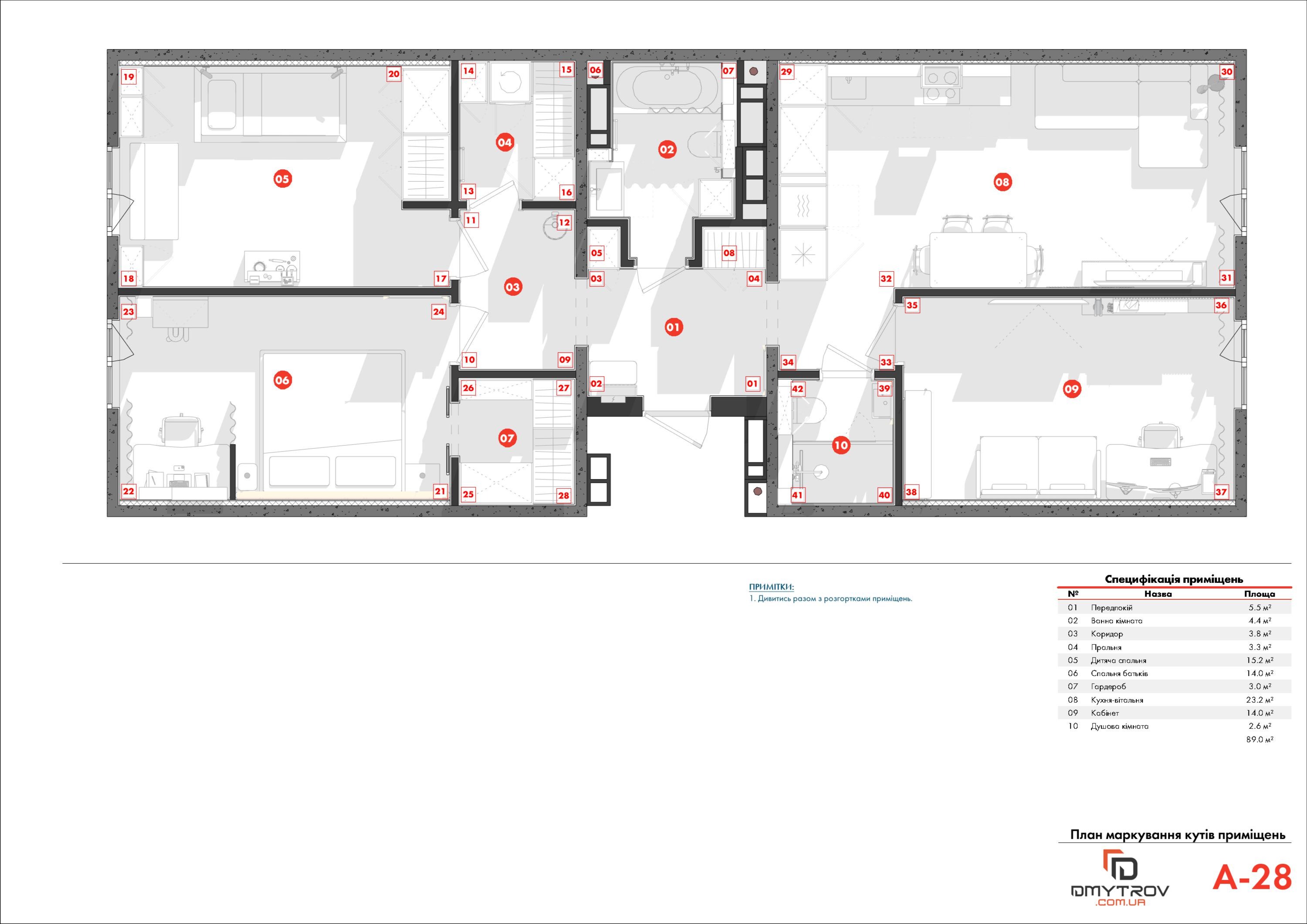

Обмірний план

Навіть в новобудовах немає однакових за розмірами кімнат. Помилка на 1-2 см неприпустима. Обмірний план – результат високоточного виміру Об’єкта нашими фахівцями, фіксує фактичний стан приміщень.
Обмірний план — база проєкту:
● ширина, довжина, висота кожної стіни;
● габарити ніш, конструктивних та інженерних виступів;
● розміри вікон, дверей, порталів, арок, отворів;
● фіксація несучих конструкцій, інженерних комунікацій.
Обмірний план дає чітке просторове планування приміщень, фіксує первинний стан Об’єкта до початку проєктування, оздоблювальних робіт, ремонту чи реконструкції.

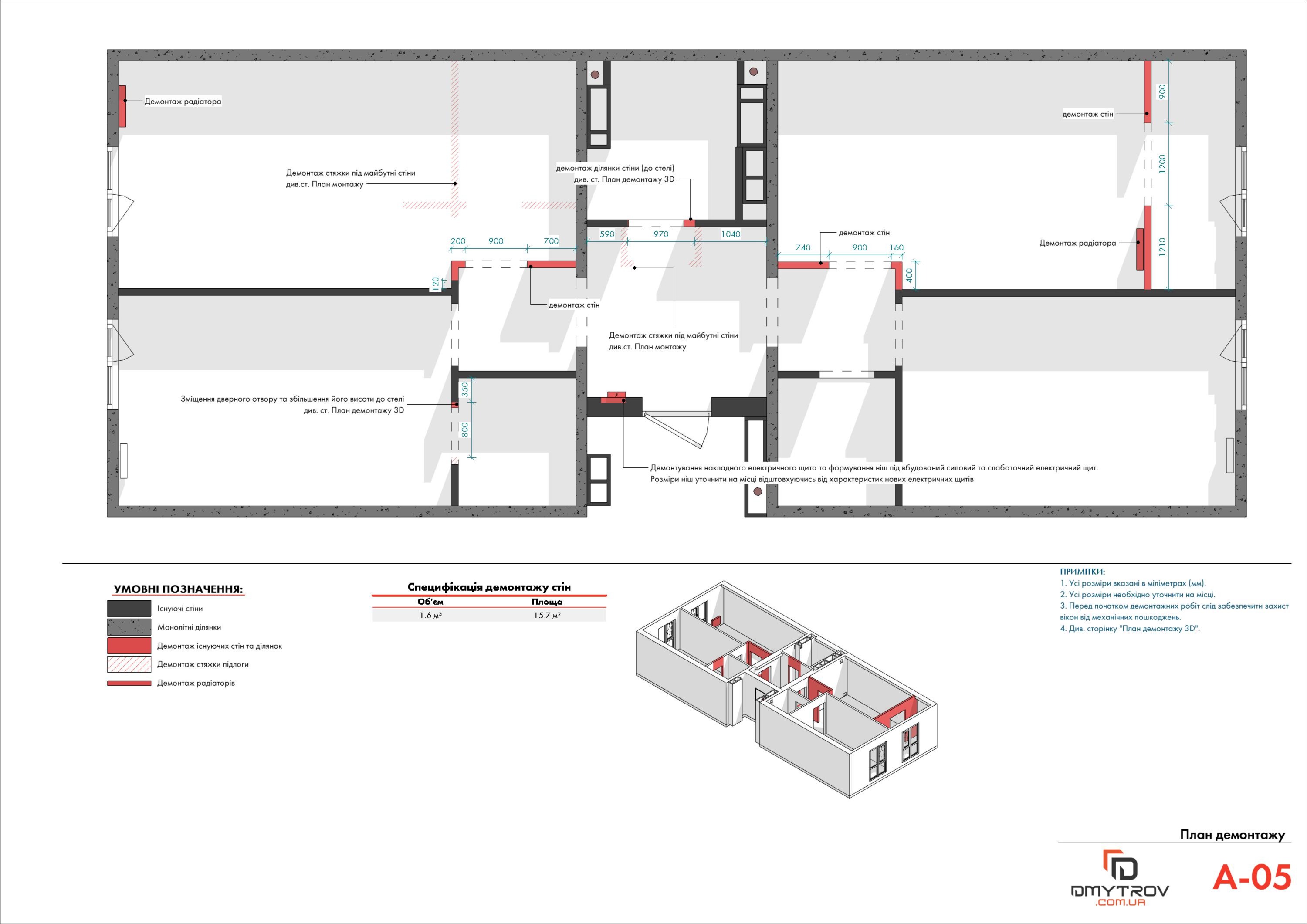

План демонтажу

Зрозуміла схематична візуалізація демонтажу стін, підлоги, ніш, виступів, арок та інших конструктивних елементів Об'єкта.
За необхідності аргументація та деталі знесення стін розташовані в правій частині документа.

План демонтажу 3D

Тривимірна візуалізація демонтажу стін та інших елементів приміщень. Дозволяє швидко оцінити масштаб та доцільність демонтажу. Позначає розташування кожної робочої ділянки та конструктивних елементів, що залишаються незмінними.

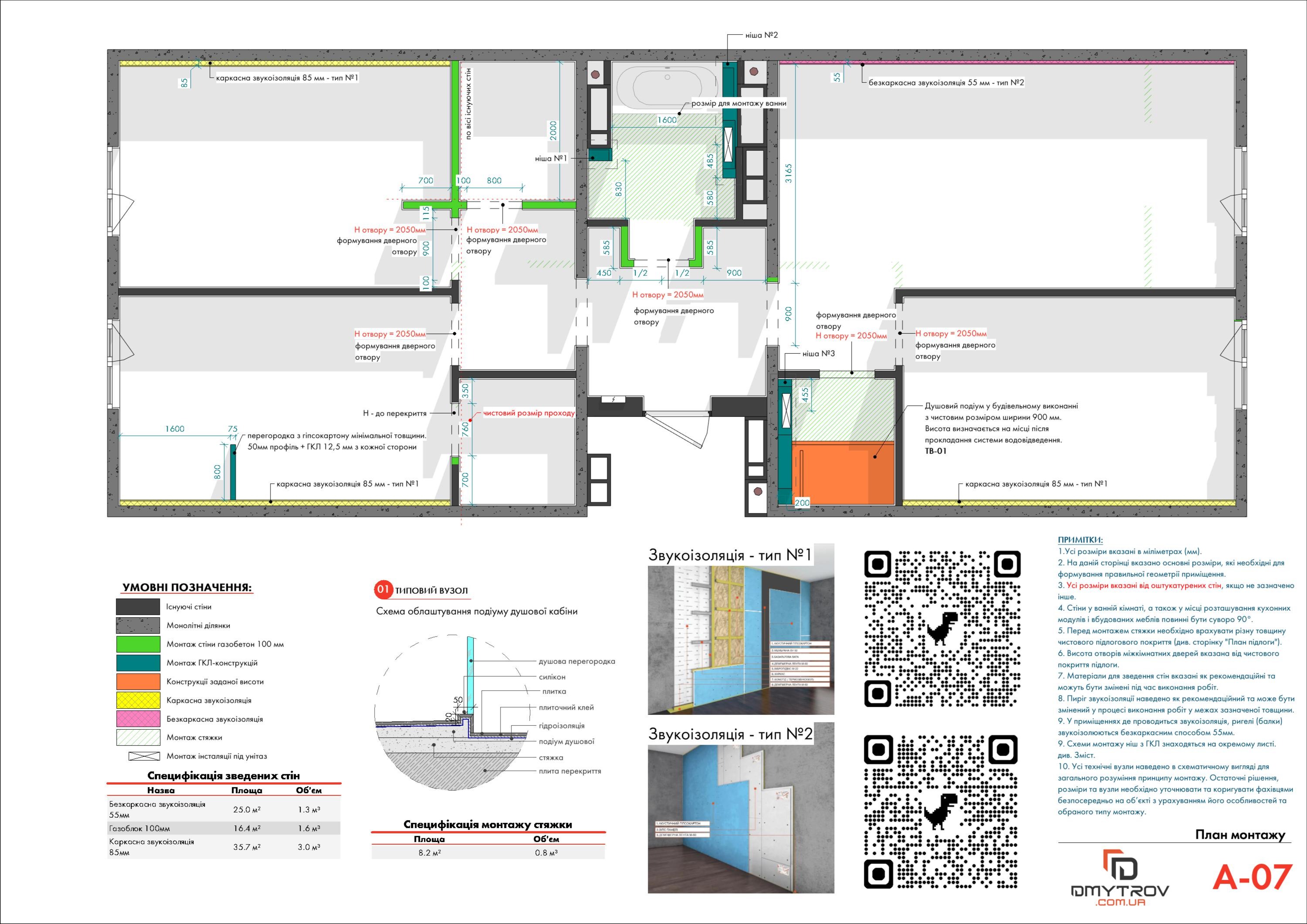

План монтажу стін і перегородок

Саме так буде виглядати план Об'єкта після завершення запланованих робіт. Враховано Державні будівельні норми щодо навантаження на стіни та перекриття, розташування інженерних систем, протипожежну безпеку, ергономіку та логістику простору.
План монтажу містить:
● Заплановані розміри та конфігурацію приміщень, взаємозв’язок елементів, точки прив’язки. Це виключає помилки формування тримірного простору Об’єкта.
● Відомості про стіни та перегородки, їх габарити, площу, оптимальні матеріали. Інформація потрібна для розрахунку кошторису Будівельниками й мінімізації витрат.

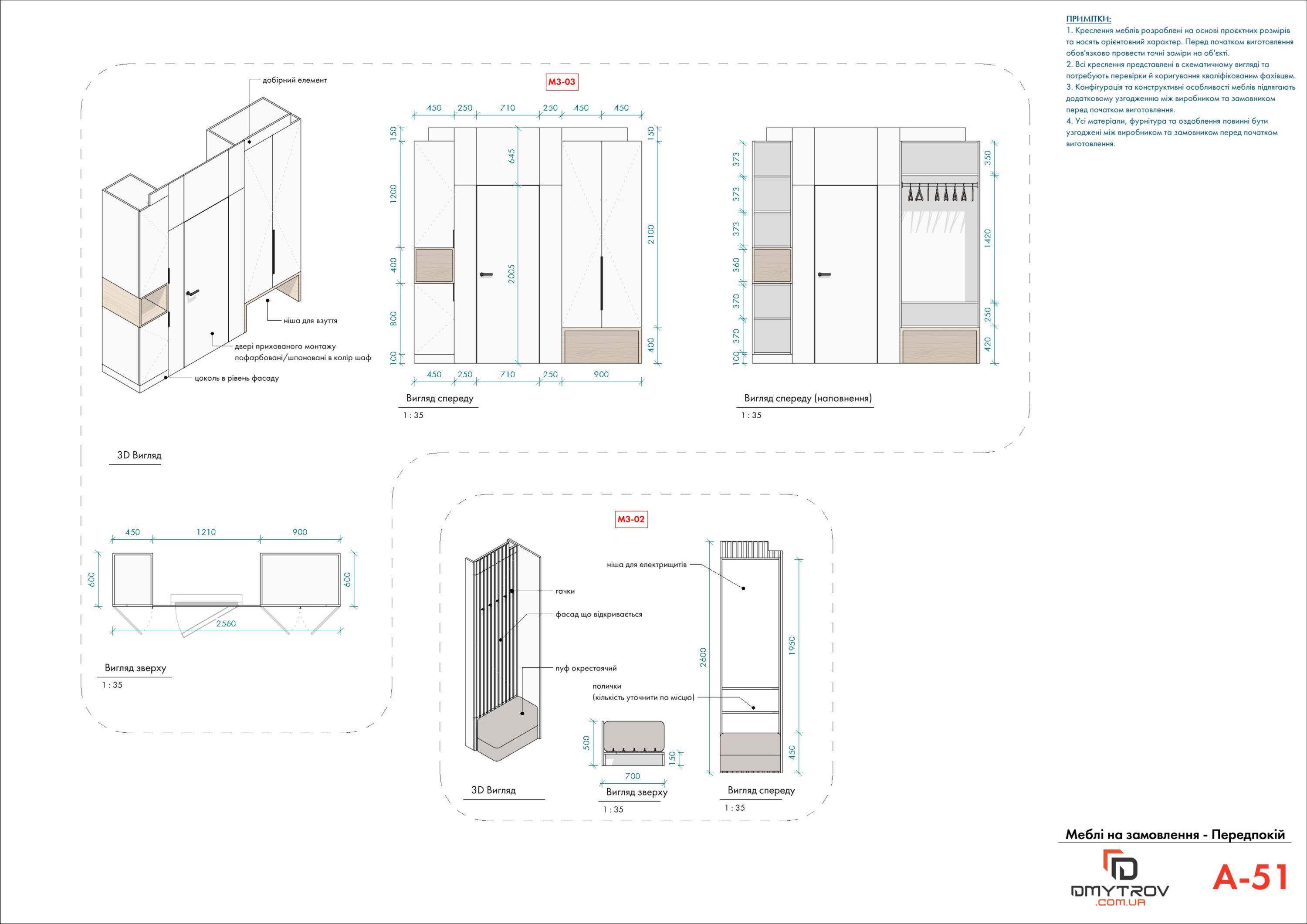

Проєктування окремих ділянок виконано з урахуванням фактичних розмірів приміщень та габаритів майбутніх корпусних та м’яких меблів.

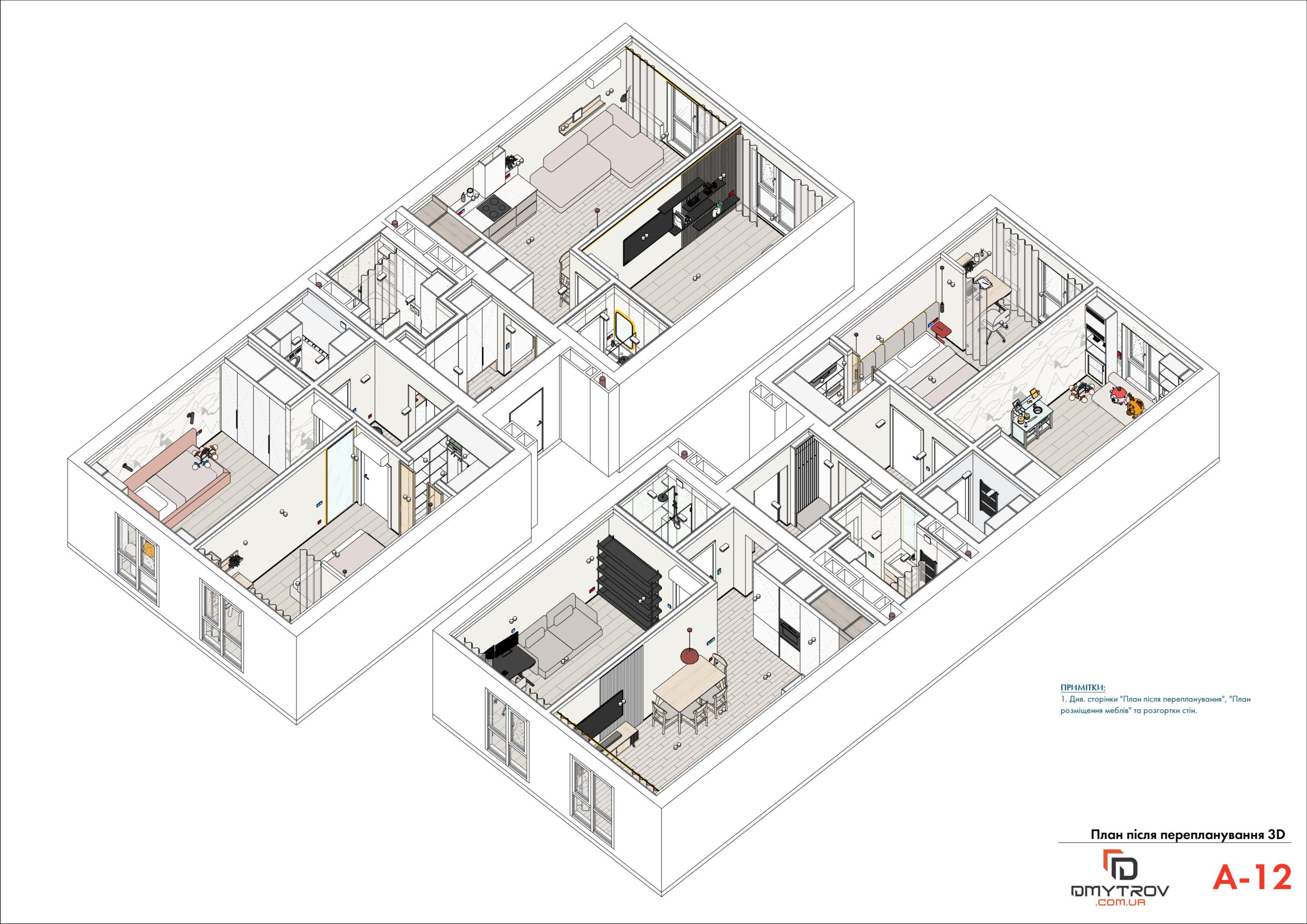

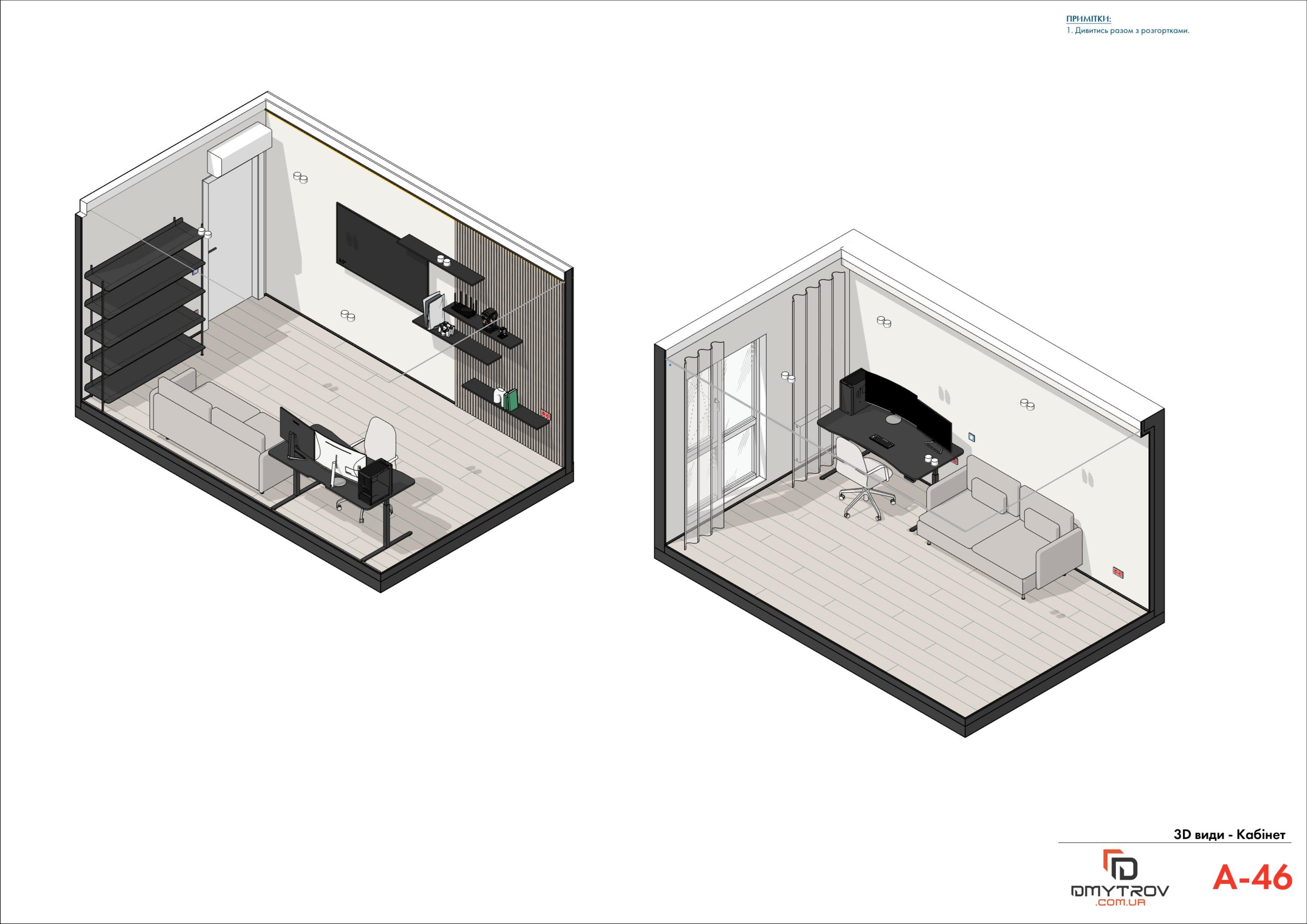

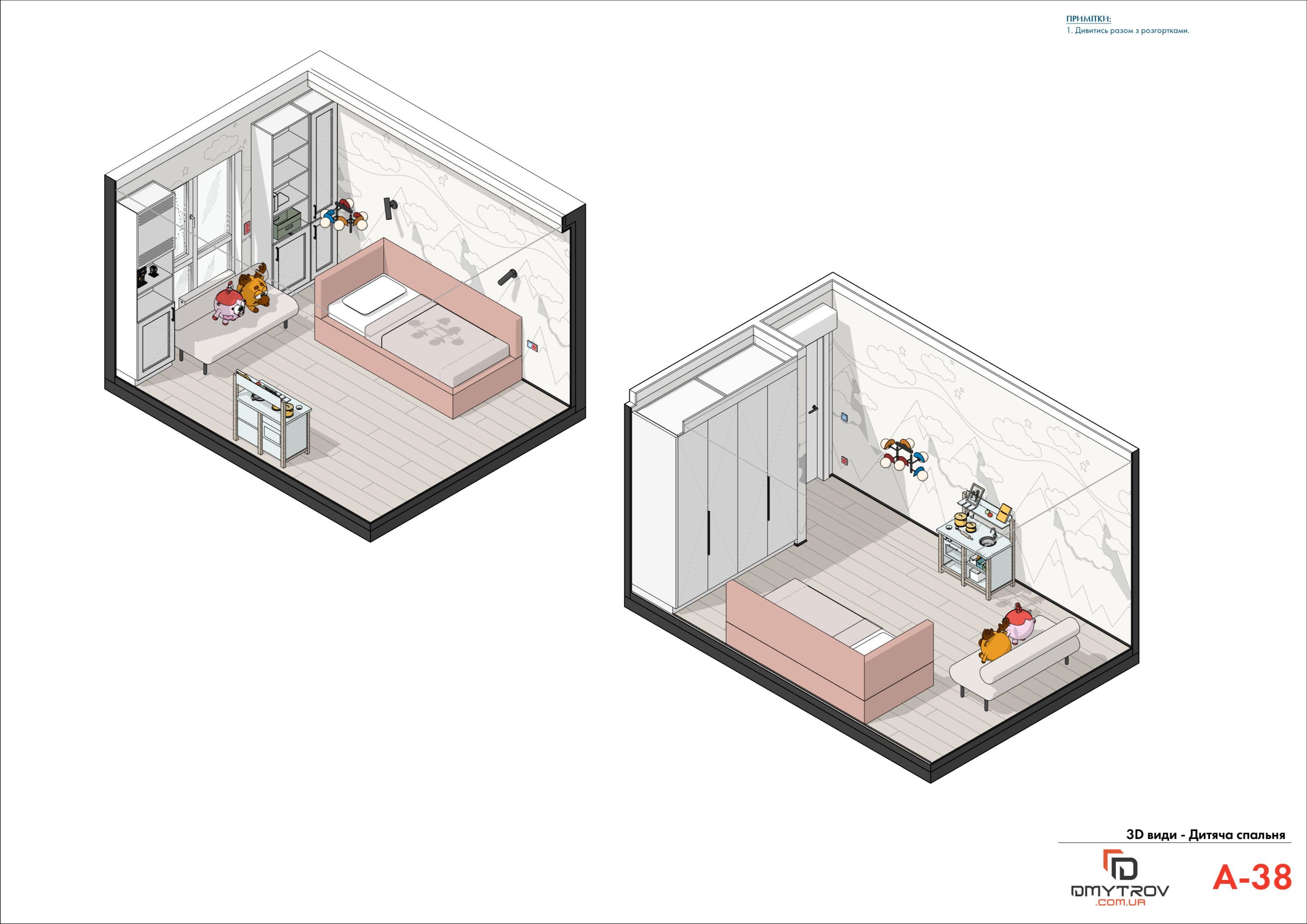

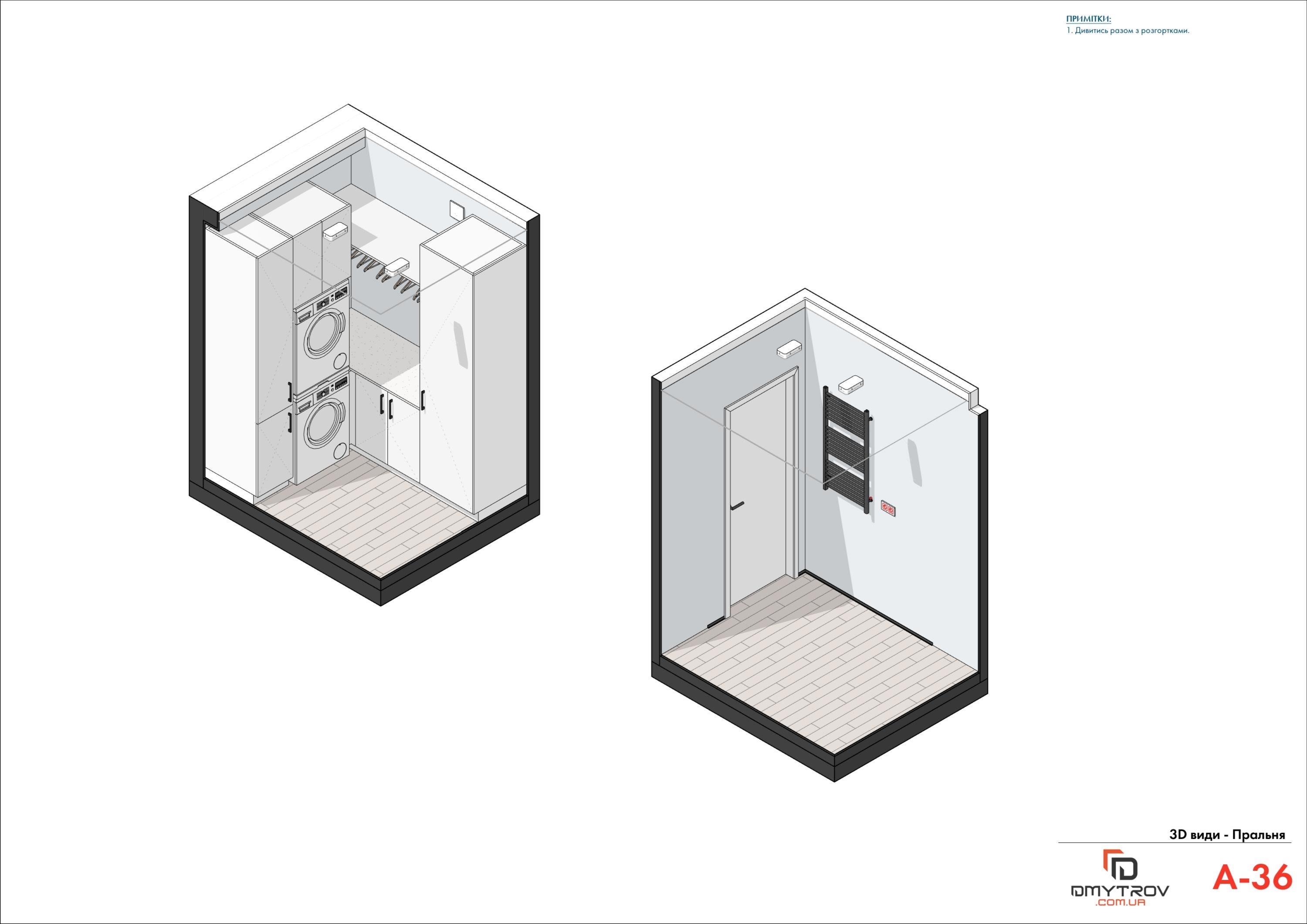

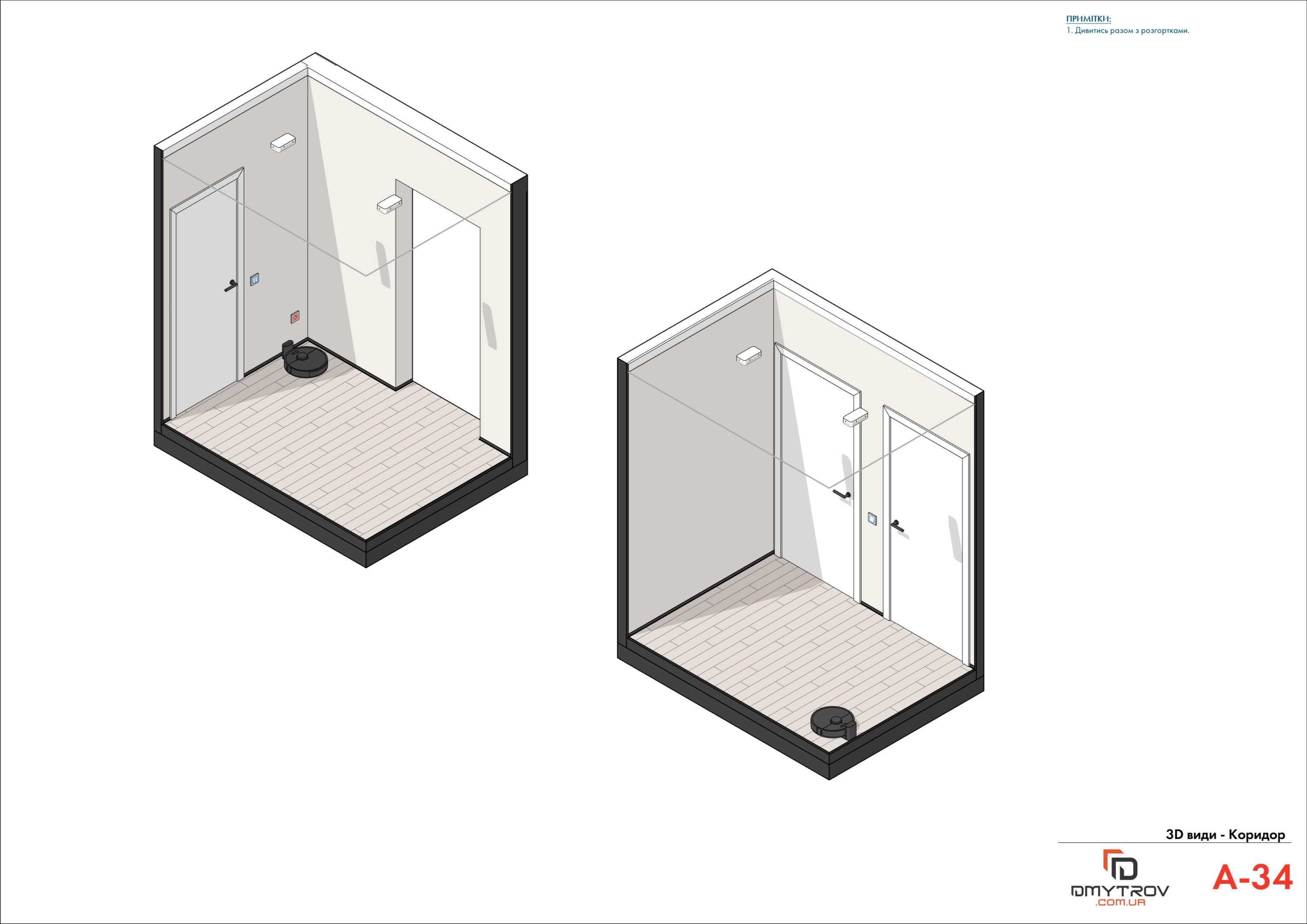

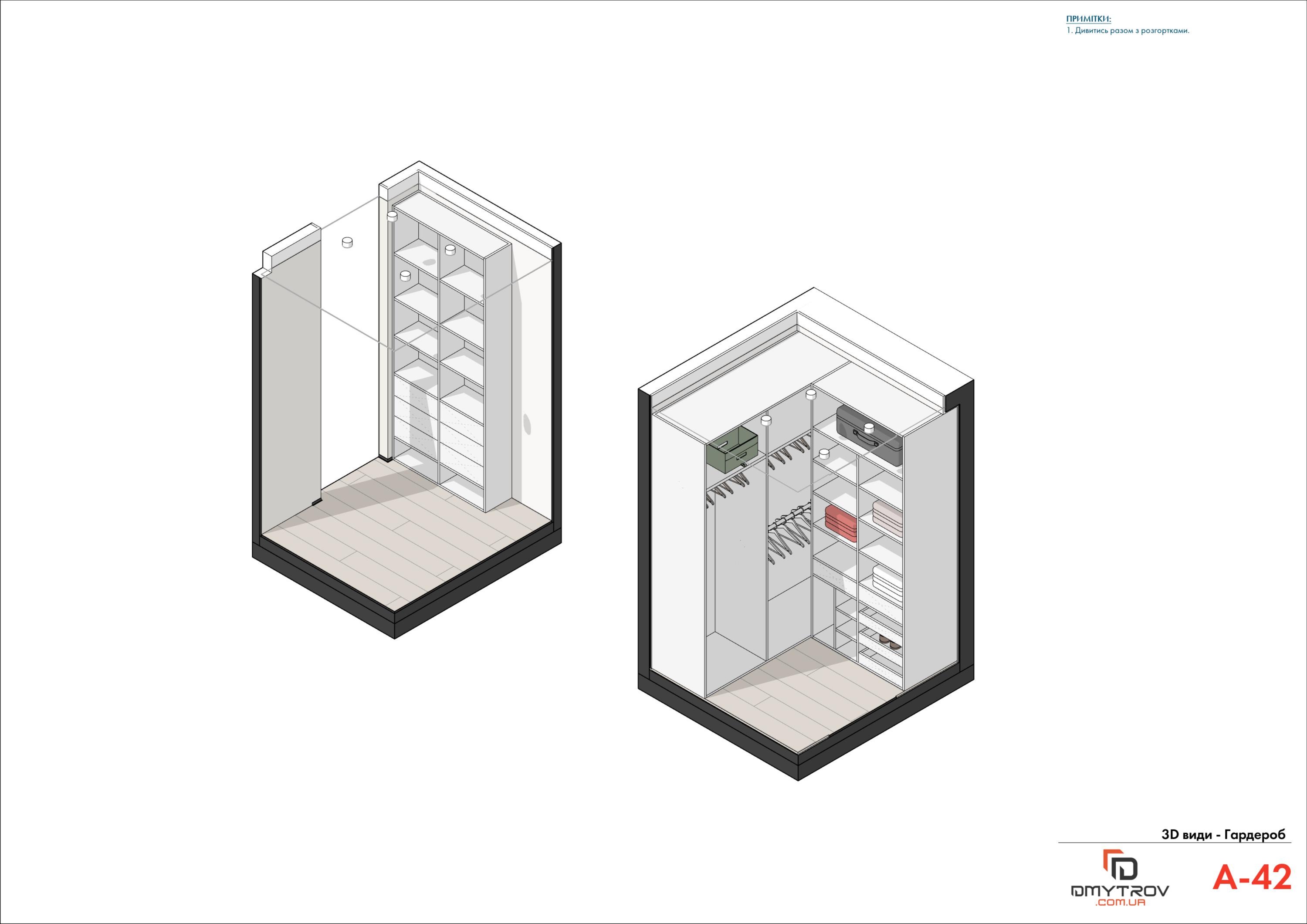

План монтажу 3D

Тривимірна візуалізація плану Об'єкта після монтажу стін та інших сталих конструкцій необхідна для орієнтування у просторі Замовника та Будівельників, усвідомлення фінішного результату монтажних робіт.
3D візуалізація суттєво знижує ризик помилок, скорочує строки монтажу, підвищує якість будівельних робіт.

Обмірний план після перепланування

Точний план Об’єкта після завершення демонтажу та монтажу стін та інших конструктивних елементів містить всі розміри кожного приміщення:
● довжина та висота стін, ширина отворів;
● площа кімнат й транзитних зон.
У правій частині плану детальний опис.
Важливо! Всі дані про кожну стіну, отвір, підлогу зібрані разом. Цей документ потрібний для розрахунку придбання будівельних та оздоблювальних матеріалів, створення дизайн-проєкту, замовлення склопакетів, дверей, купівлі великогабаритної побутової техніки, меблів, елементів декору, домашнього текстилю тощо.

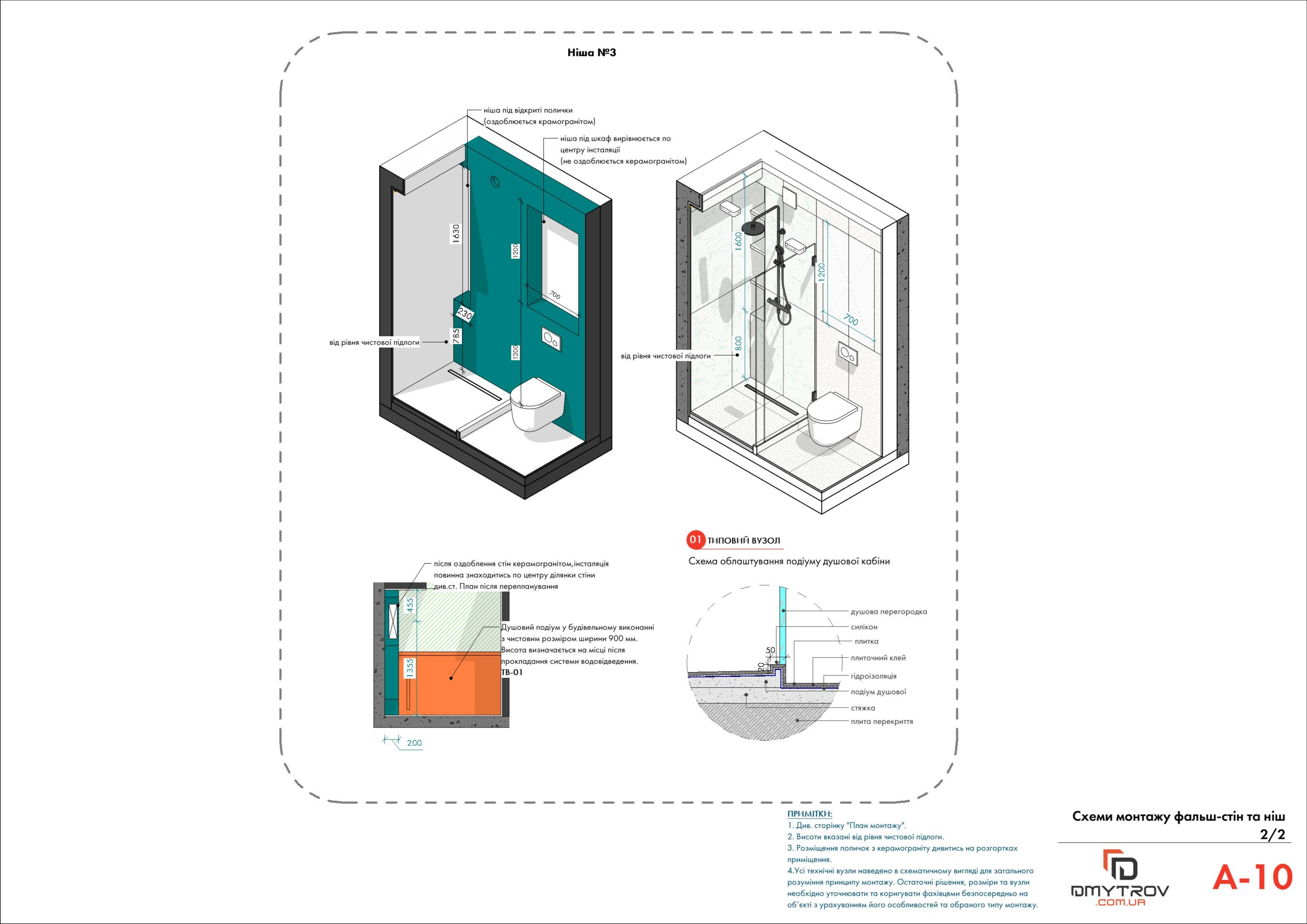

Схема монтажу фальш-стін та ніш

Фальш стіни та ніші: те, що вміщує та приховує системи електрики, вентиляції, водопостачання, каналізації, опалення, телекомунікацій Об'єкта.
За потреби додаємо схематичні розрізи, детальне зображення та габарити окремих вузлів.
За наявності окремих елементів фіксуємо кожну схему розташування та розміри колекторів опалення, електричних щитів, вентиляції, ніш для ревізійного доступу до комунікацій.

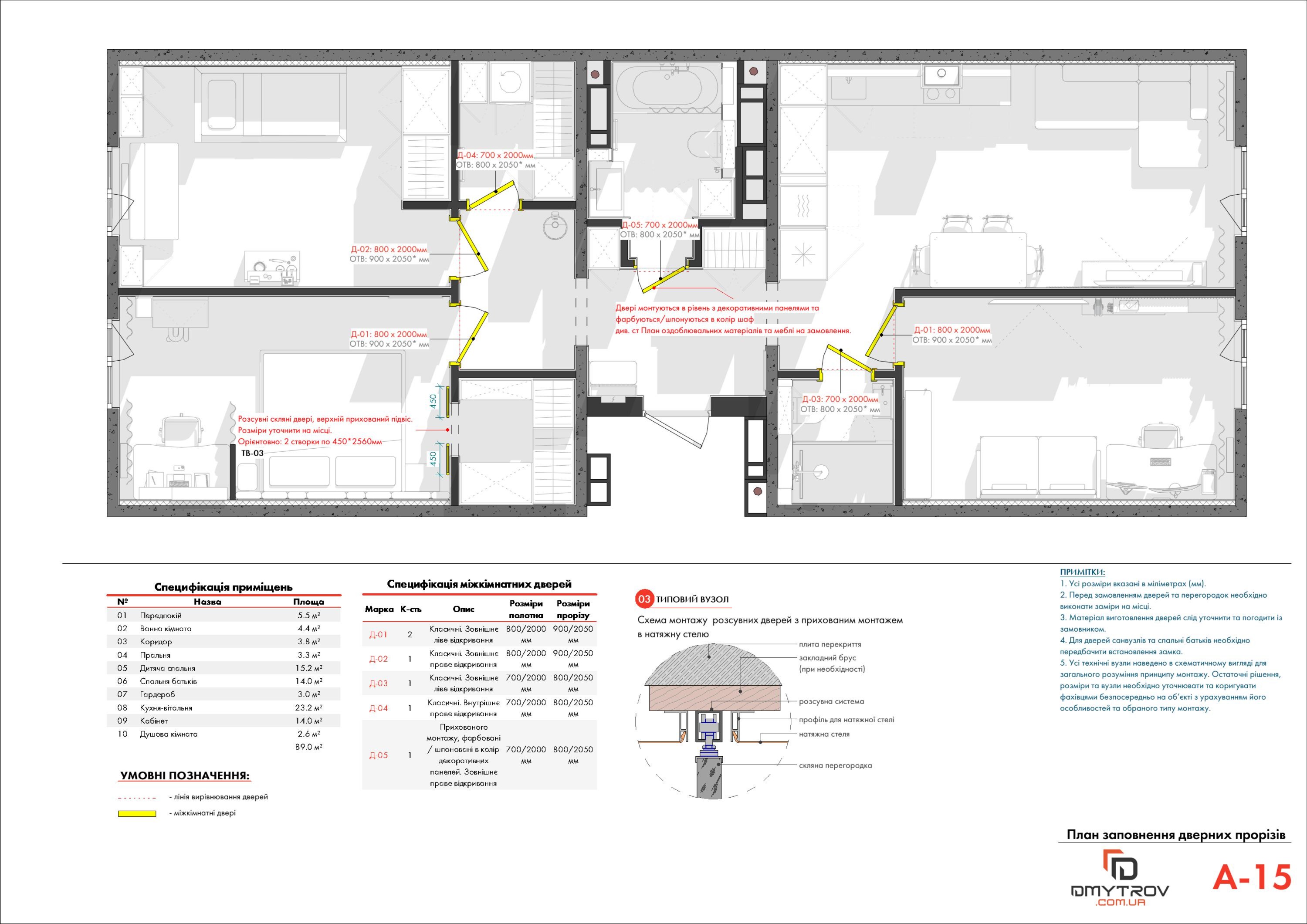

Заповнення дверних отворів

Вся інформація про двері на одному аркуші Плану:
● кожні двері у відкритому стані із позначенням типу (розсувні, розпашні, трансформер) та боку відкривання;
● ширина та висота полотна дверей;
● рекомендації щодо конфігурації та схеми монтажу;
Додатково позначені заплановані товщина стін та ширина майбутніх доборів.
Порада: щоб обрати оптимальну дверну компанію, відправте електронну версію цієї схеми в різні компанії для порівняння комерційних пропозицій.

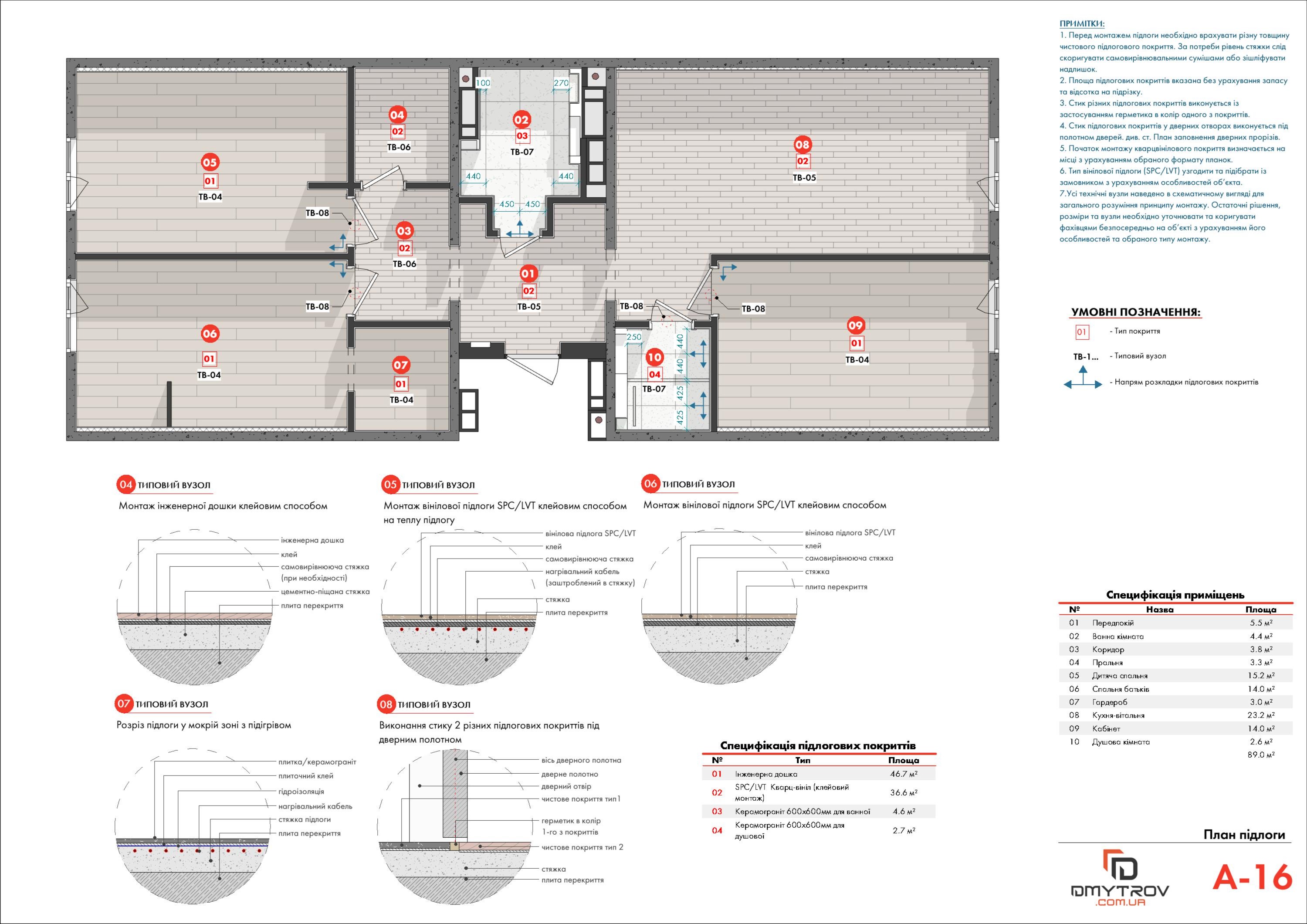

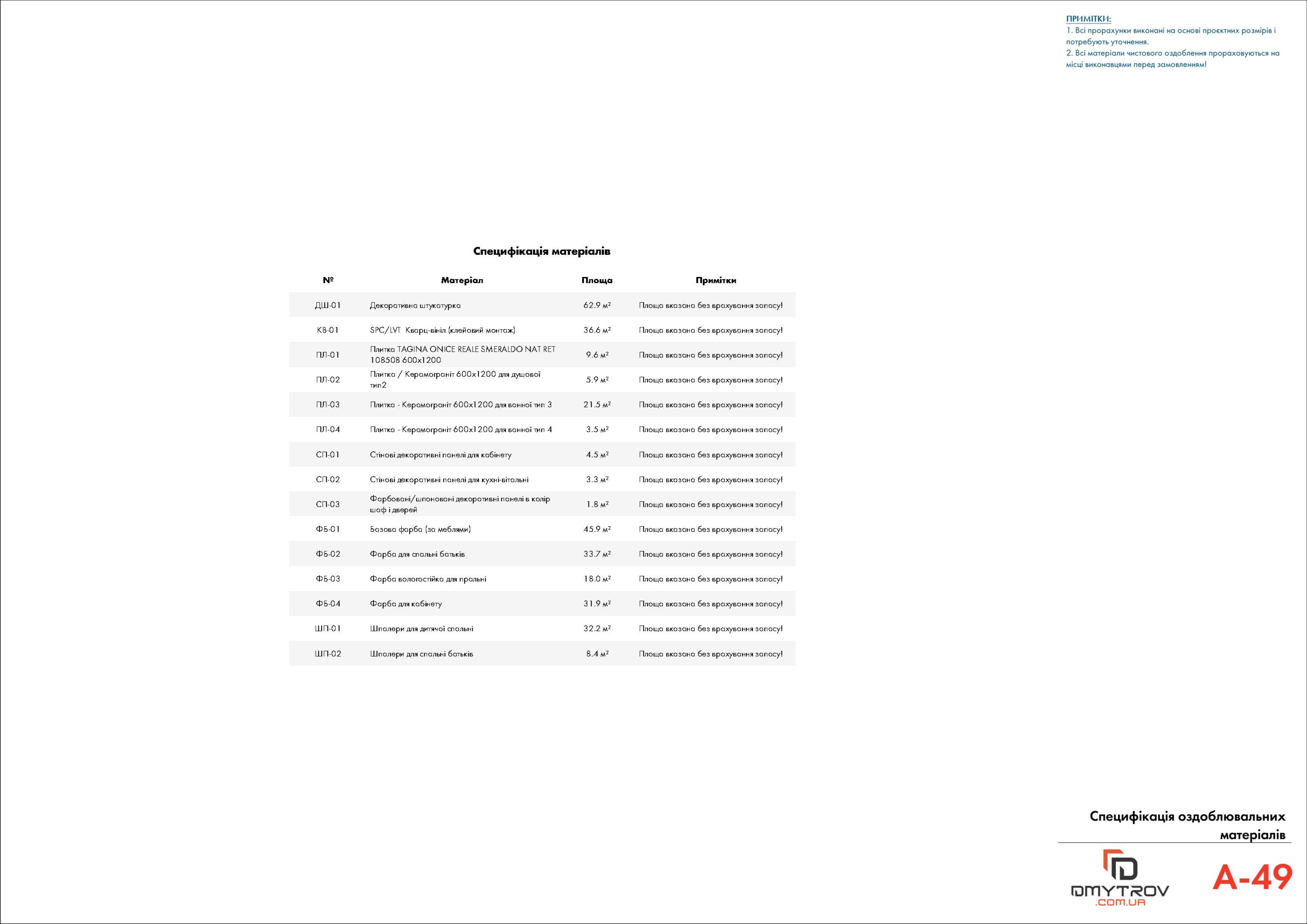

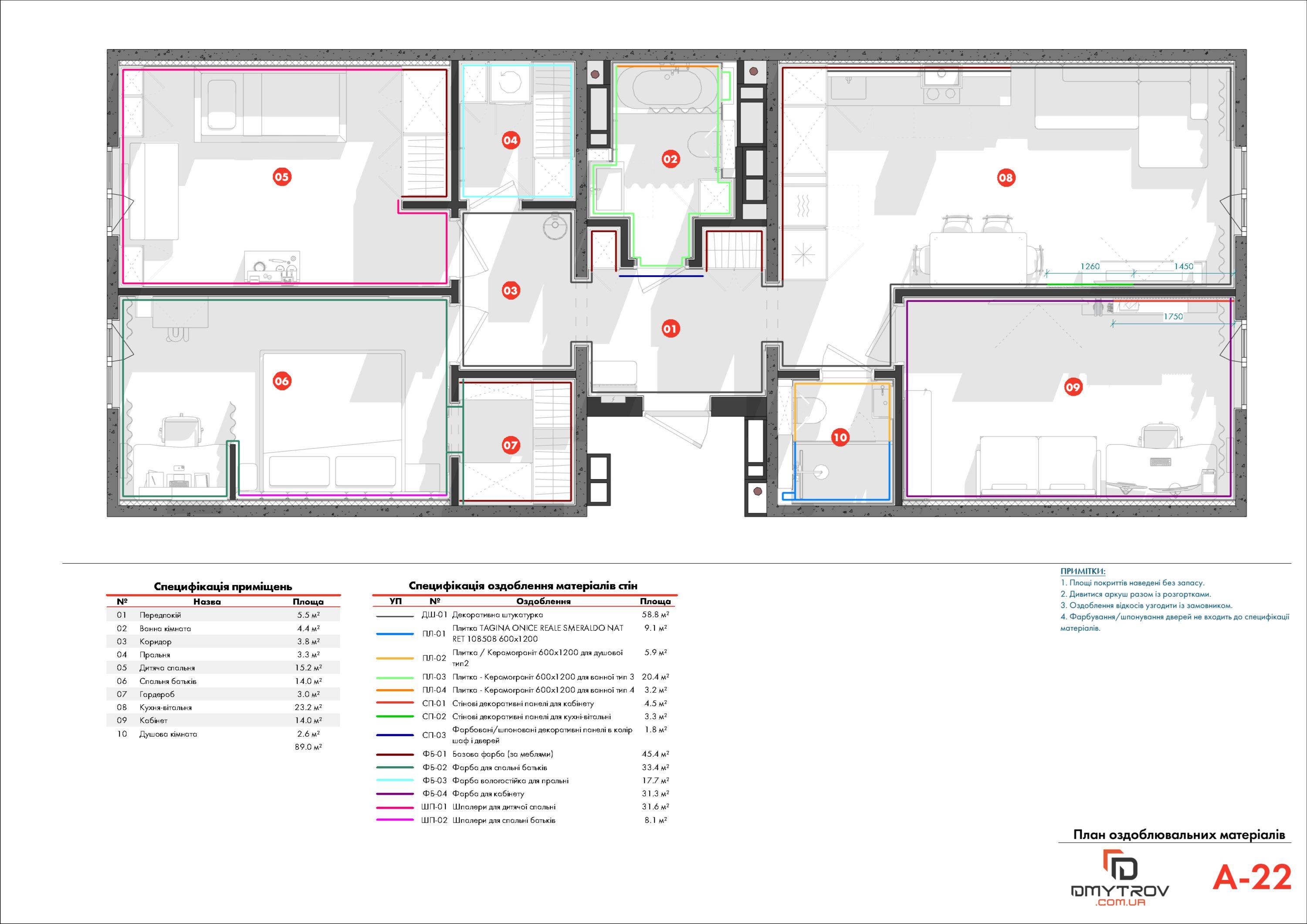

План підлоги

Детальний опис кожного шару підлоги окремо для кожного приміщення:
● точна площа й конфігурація;
● шари, матеріали, товщина;
● за необхідності — різниця рівнів стяжки;
● гідро- та звукоізоляція, тепла підлога;
● канали для систем опалення, «розумного будинку», телекомунікацій;
● поради щодо монтажу окремих елементів;
● напрям візерунка підлоги, схема розкладки паркету, ламінату та керамічних плит.
Кольорові маркери позначають зони підлоги різного типу у приміщенні.

План стелі

Детальний план монтажу стелі у кожному приміщенні:
● точна площа приміщення для розрахунку вартості монтажу;
● точна площа та конфігурація кожного шару стелі;
● рекомендовані матеріали;
● габарити коробів для прихованого монтажу вентиляції та інших систем;
● закладні для вбудованих меблів та кріплення стельових карнизів.
Різні кольори позначають типи рекомендованих матеріалів.
Додаємо детальні зображення та пояснення щодо монтажу для якісного виконання робіт Будівельниками.

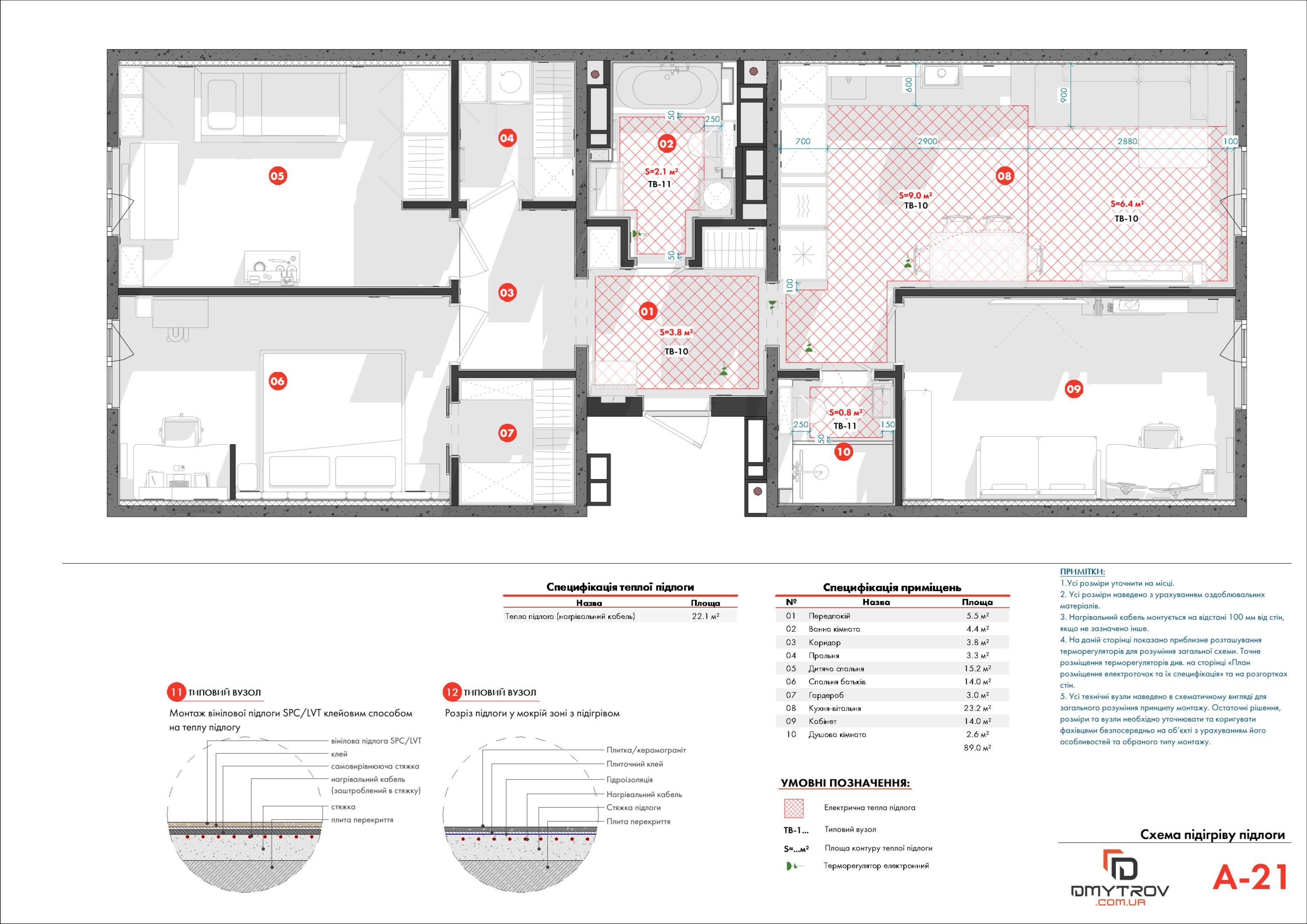

Підігрів підлоги

Детальна інформація про теплу підлогу: тип підігріву, рекомендовані матеріали чи бренди. План підігріву підлоги враховує:
● призначення приміщення, розташування великогабаритної техніки, сантехніки, меблів;
● ділянки, на яких будівельними нормами заборонено розташування елементів підігріву підлоги.
Послідовний опис шарів та прошарків підлоги. Інформація допомагає контролювати етапи монтажу теплої підлоги.
Розрахункова площа кожної ділянки потрібна для створення кошторису та закупівлі матеріалів.

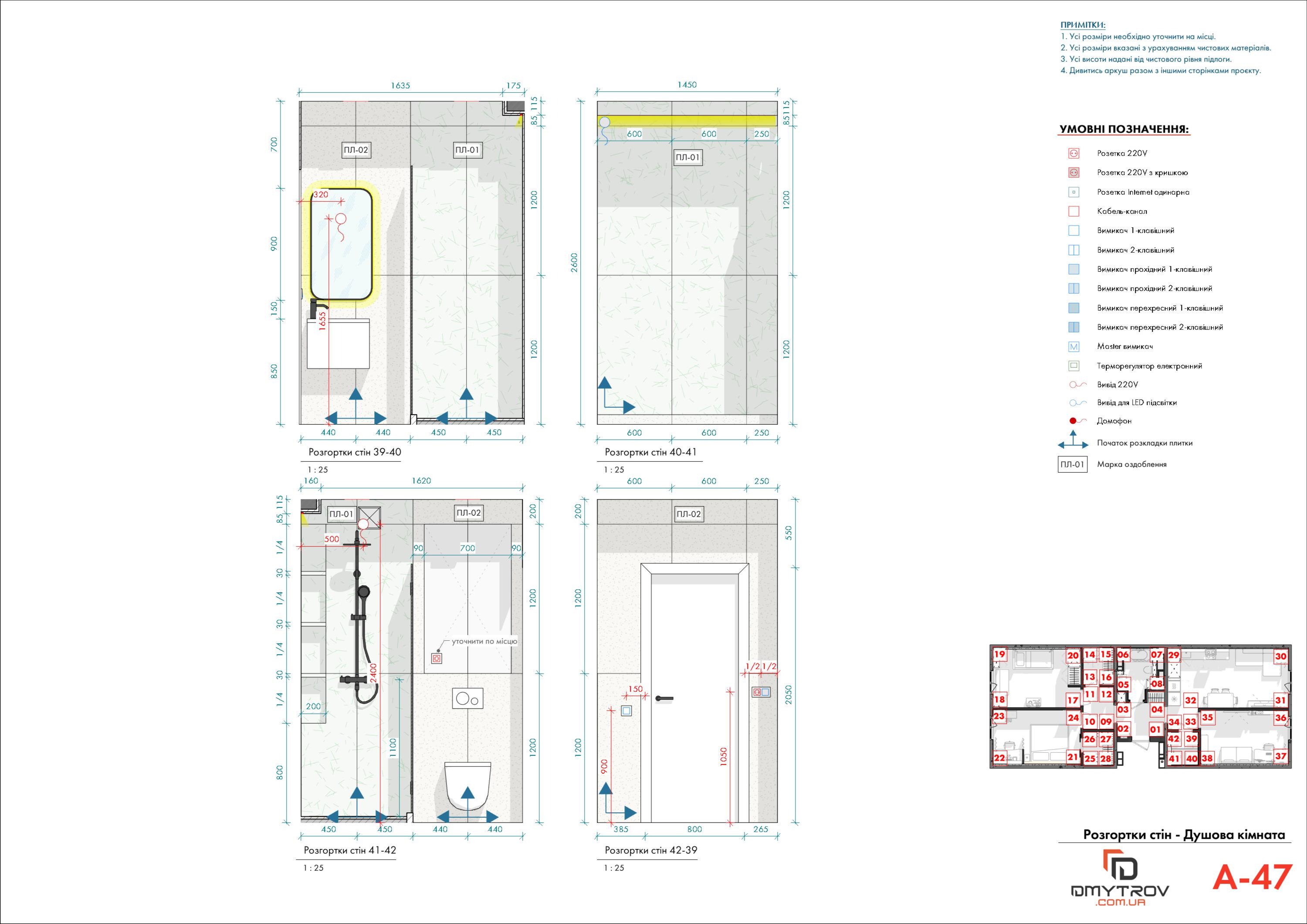

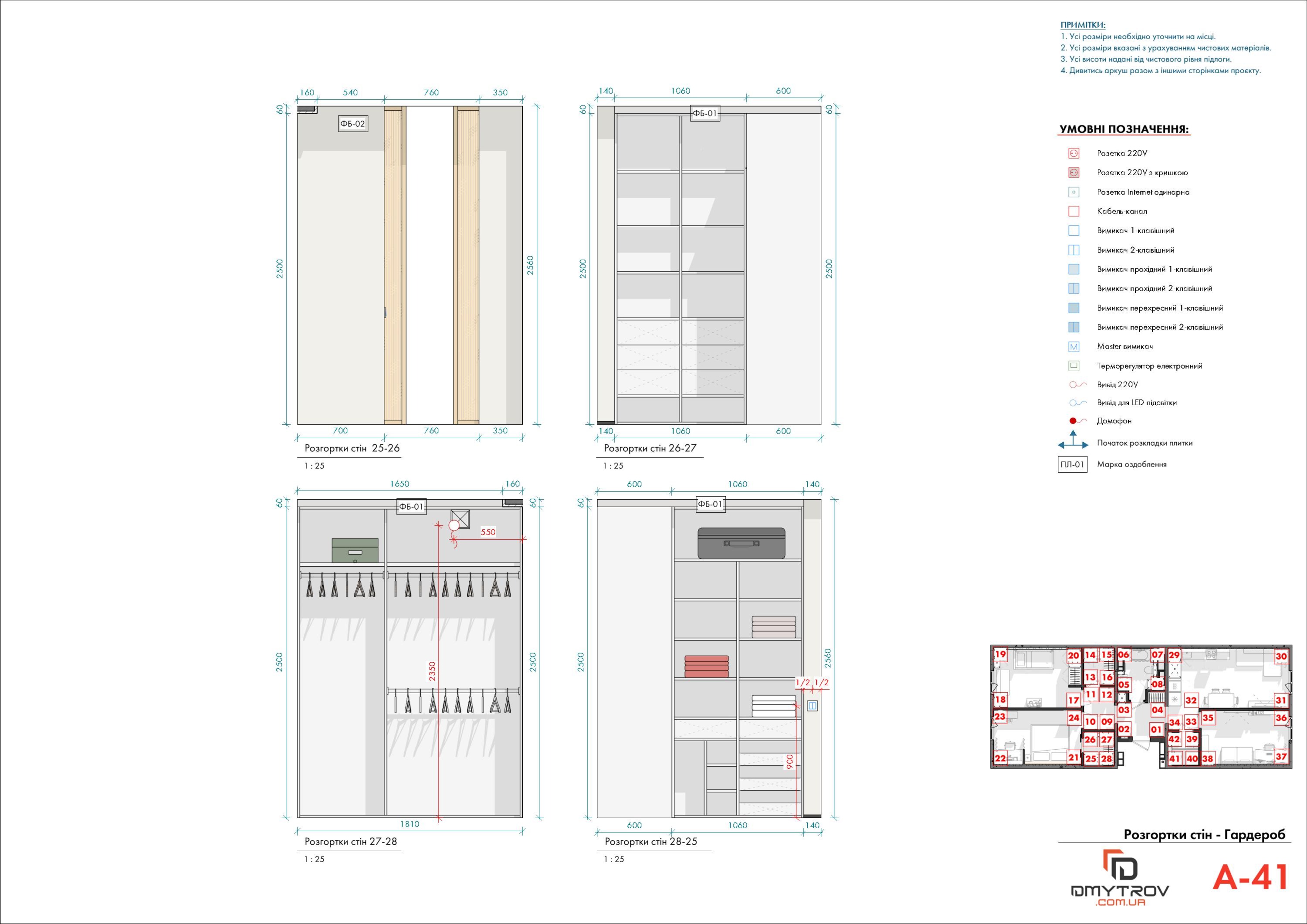

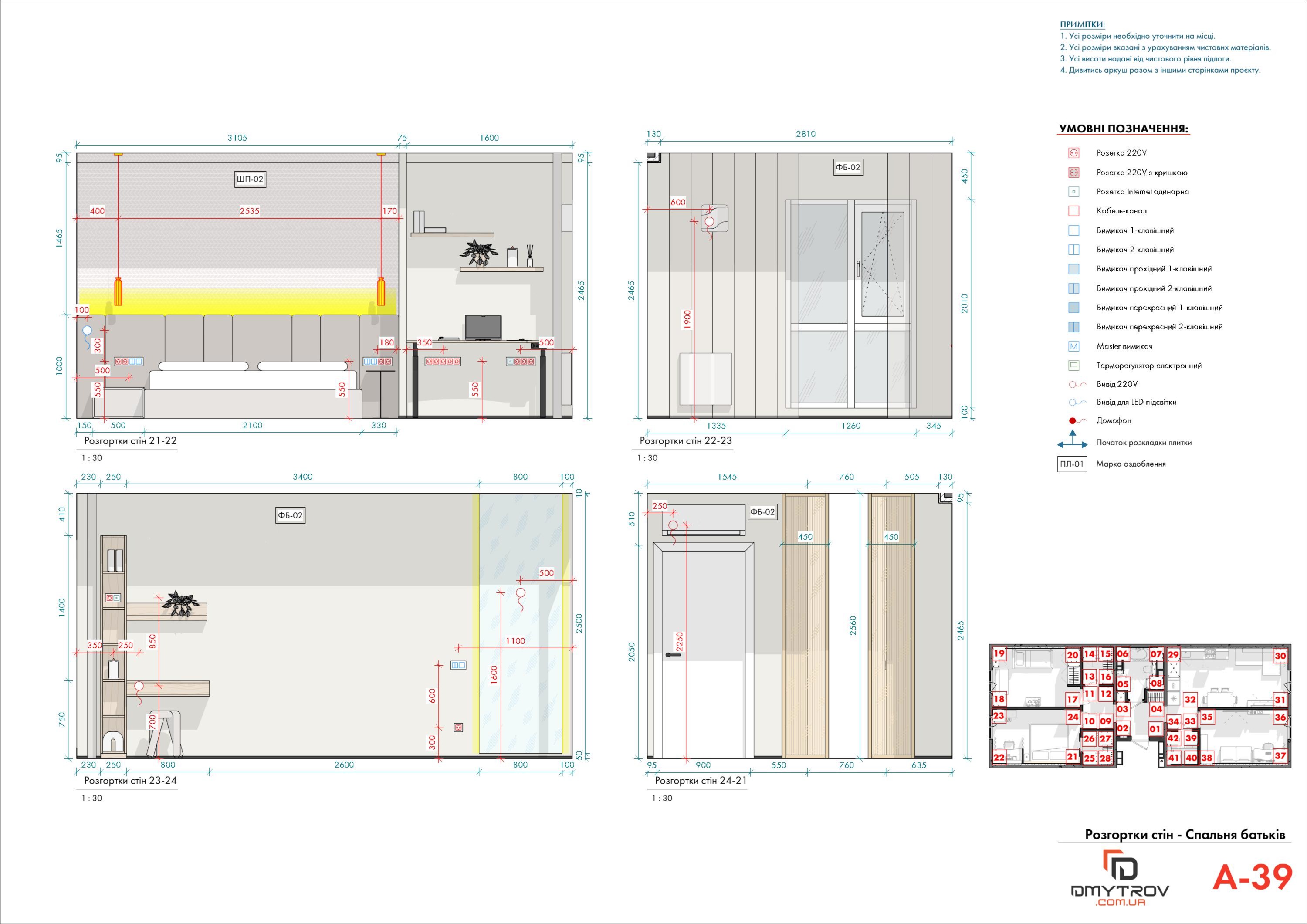

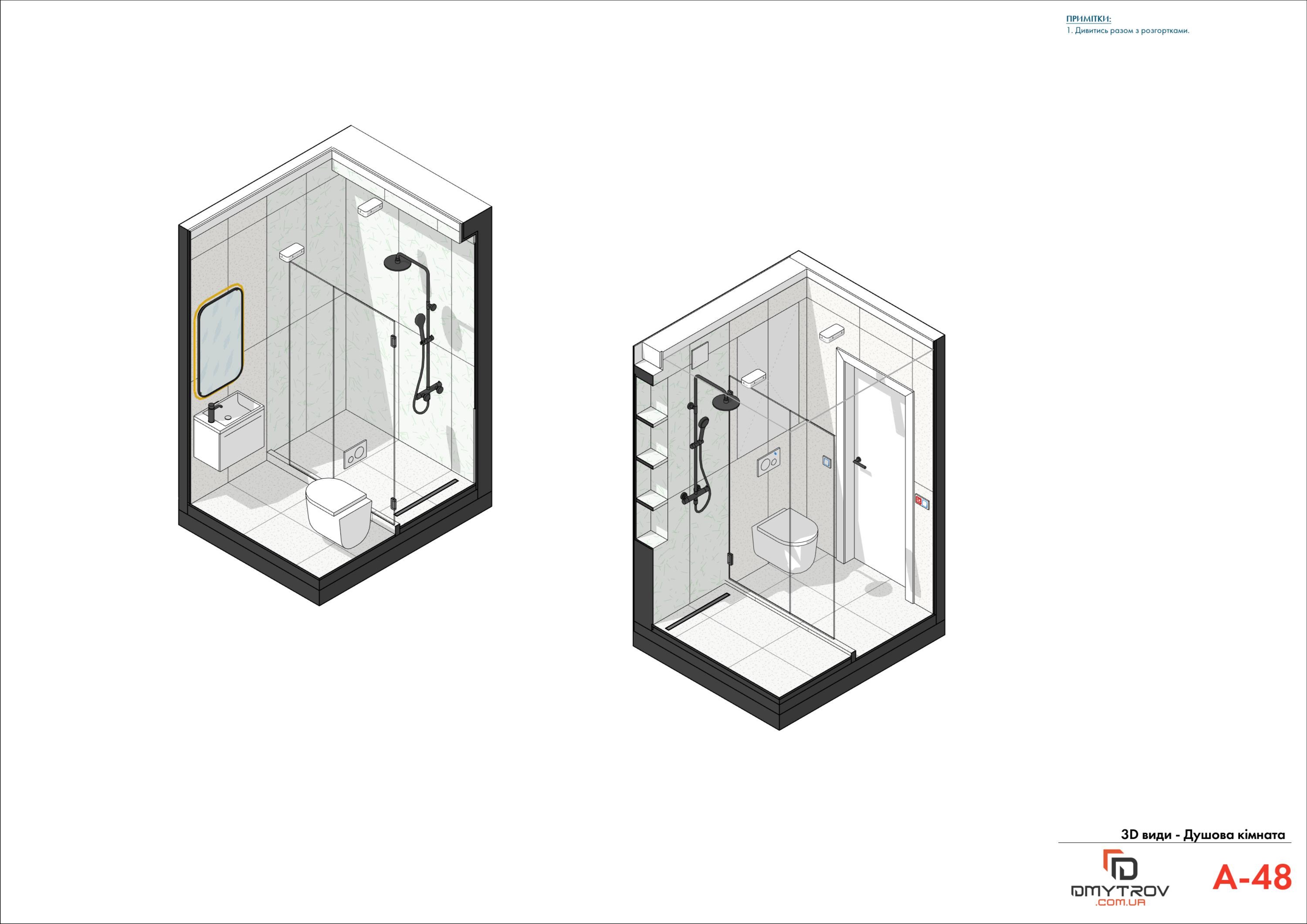

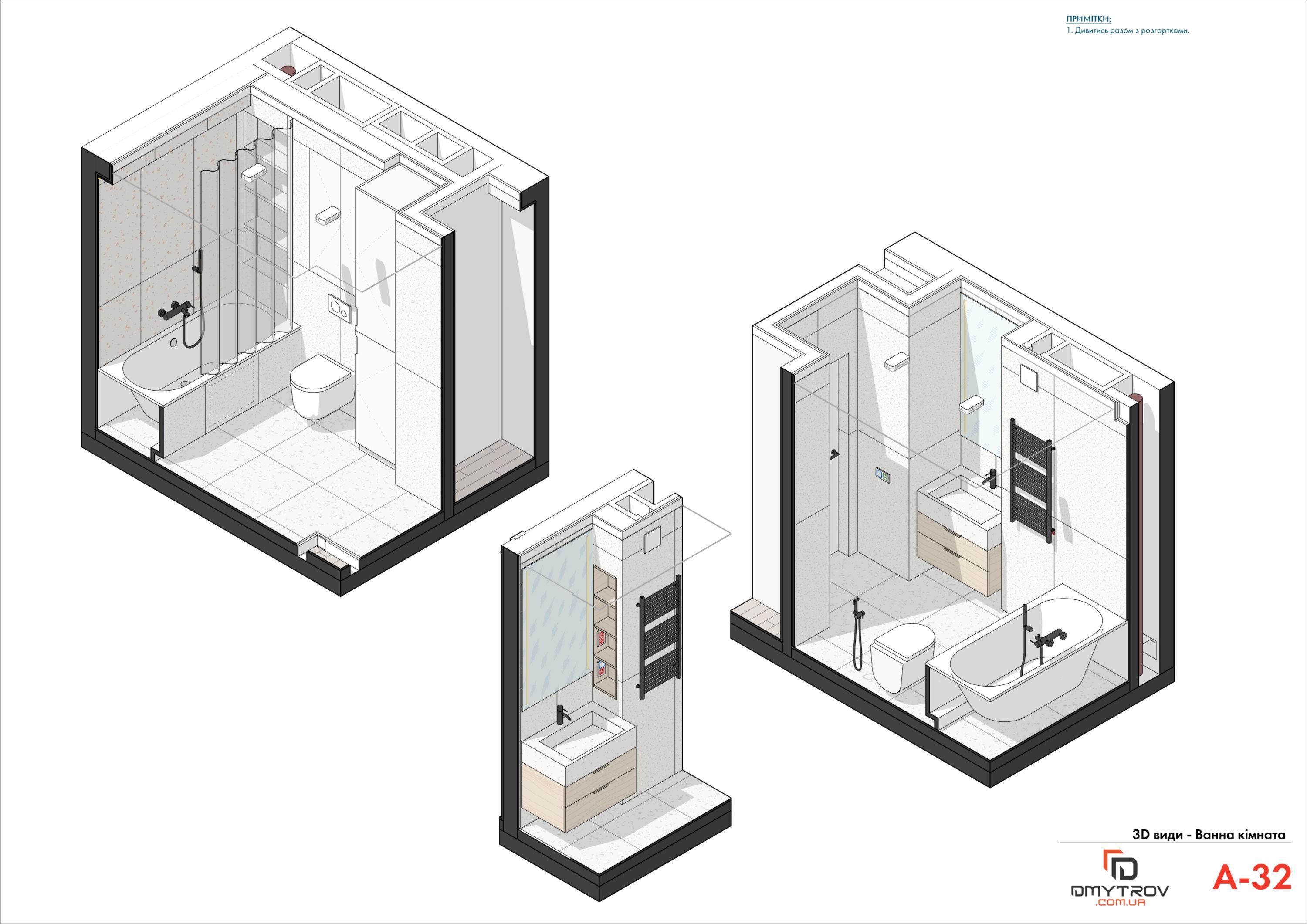

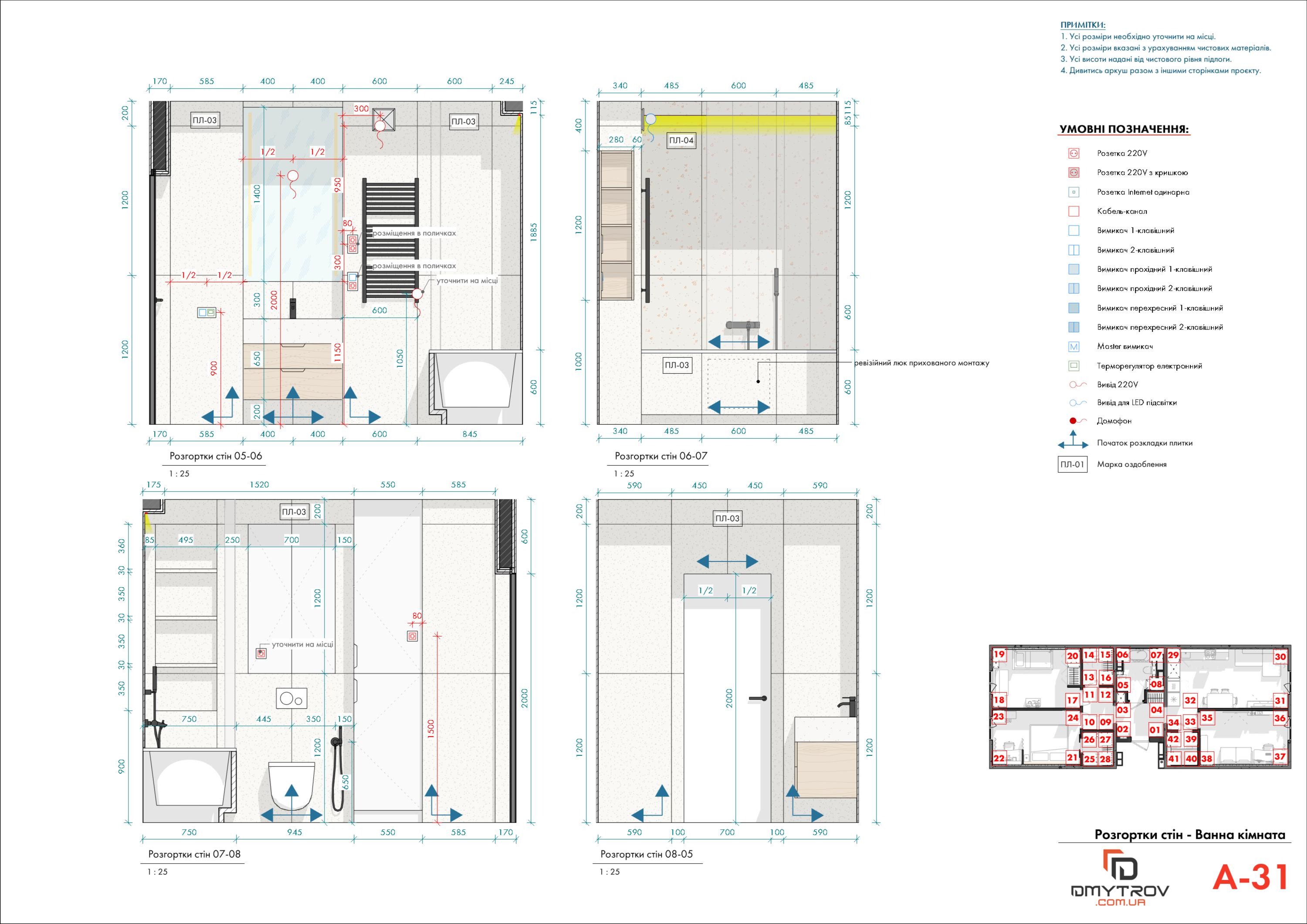

Схема розкладки плитки в санвузлі

Гарантія бездоганності декору стін у санвузлах — це:
● розмір та форма плитки рекомендовані з урахуванням висоти та ширини кожної стіни;
● розкладка керамічної плитки, мозаїки, великогабаритних керамічних панно, барельєфів з урахуванням реальних розмірів сантехніки, меблів, дзеркал, фресок, інших елементів декору;
Враховуємо візуальний ефект з різних ракурсів та сценаріїв освітлення. Унеможливлюємо випадки небажаної асиметрії, некрасивих вузьких та кутових підрізок.
Готуємо схему розкладки з фаховими поясненнями для майстрів.
Надаємо поради щодо оптимальних розмірів плитки відносно розмірів приміщення. Якщо замовник вибрав плитку, позначаємо артикул та розміри плитки.

Схема розкладки плитки в санвузлі

Гарантія бездоганності декору стін у санвузлах — це:
● розмір та форма плитки рекомендовані з урахуванням висоти та ширини кожної стіни;
● розкладка керамічної плитки, мозаїки, великогабаритних керамічних панно, барельєфів з урахуванням реальних розмірів сантехніки, меблів, дзеркал, фресок, інших елементів декору;
Враховуємо візуальний ефект з різних ракурсів та сценаріїв освітлення. Унеможливлюємо випадки небажаної асиметрії, некрасивих вузьких та кутових підрізок.
Готуємо схему розкладки з фаховими поясненнями для майстрів.
Надаємо поради щодо оптимальних розмірів плитки відносно розмірів приміщення. Якщо замовник вибрав плитку, позначаємо артикул та розміри плитки.

Загальна схема водорозбірного вузла

Детальна інформація про монтаж всіх систем водопостачання та водовідведення Об'єкта:
● конфігурація вузла приймання води;
● конфігурація колектору;
● послідовність розташування та монтажу окремих елементів, сантехнічних вузлів, обладнання.
Додаємо інформацію щодо схем підключення окремих приладів з метою уникнення розповсюджених помилок.
Враховано розташування систем централізованого водопостачання, сантехніки, ніш для ревізійного доступу.

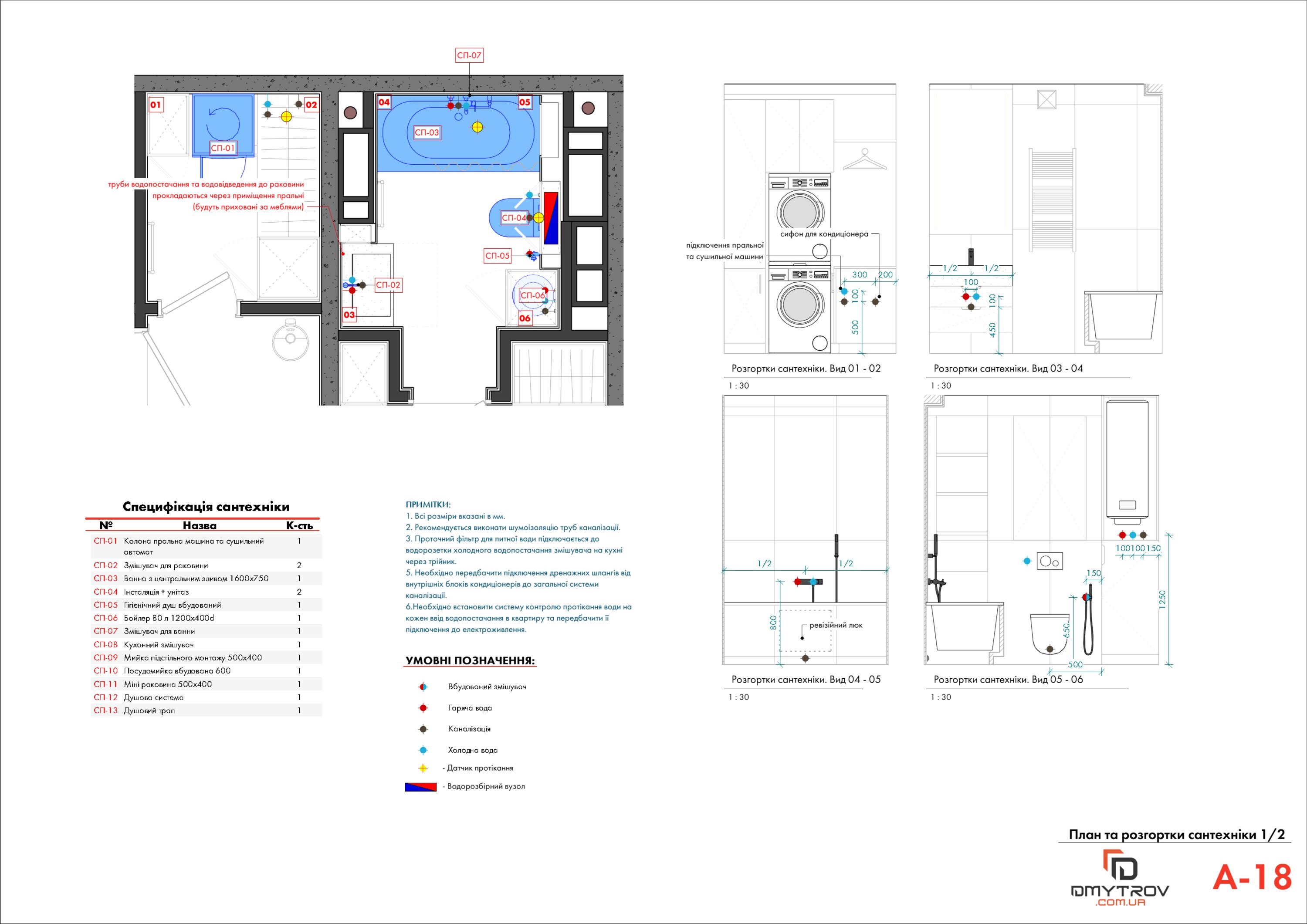

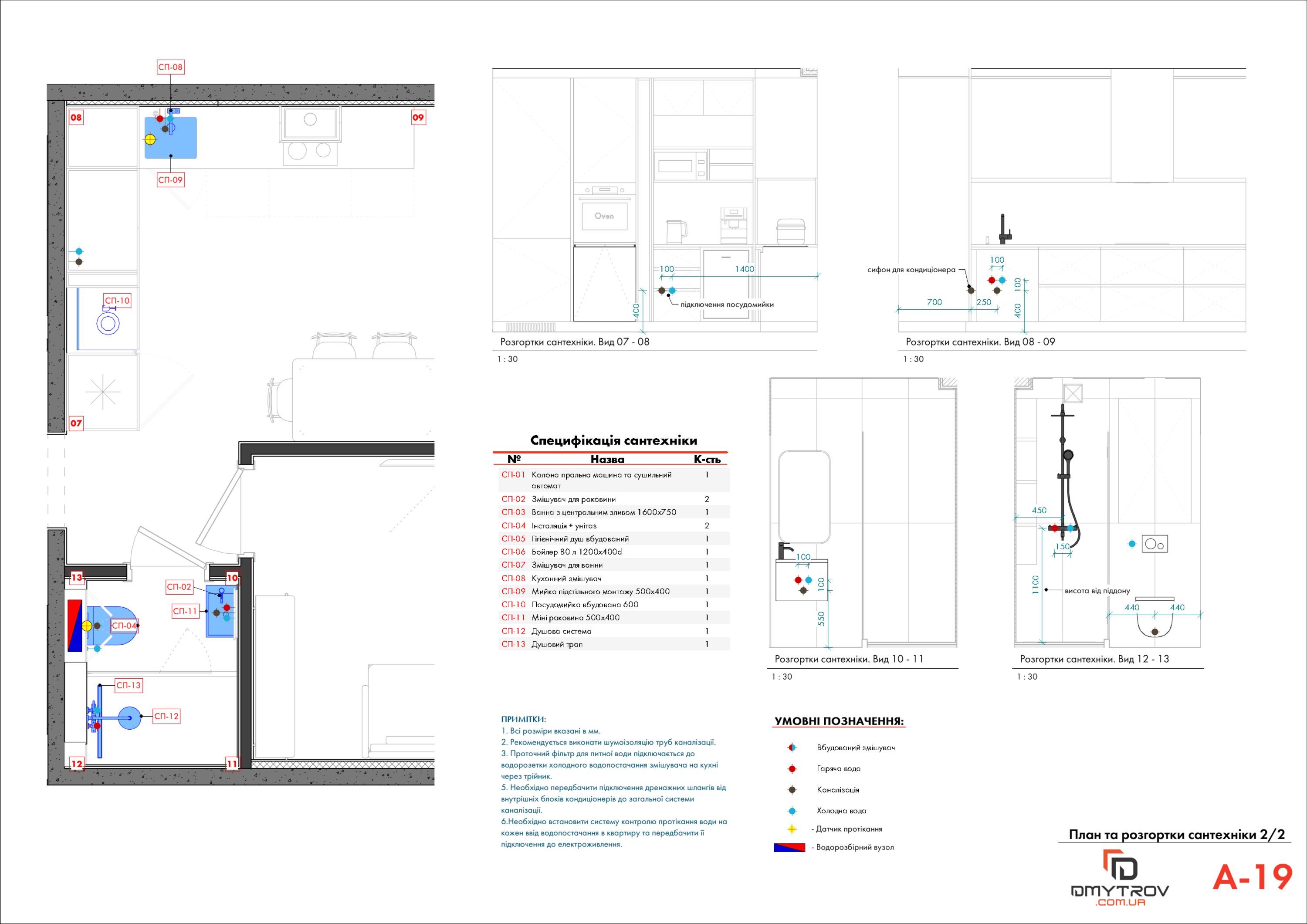

Загальна схема підключення сантехніки

Розташування та схеми підключення всіх сантехнічних приладів Об'єкта з детальним описом для кожного елементу.
Максимум корисної інформації для Будівельників:
● координати каналізаційних труб;
● точки виведення гарячої та холодної води;
● діаметри всіх труб;
● поради щодо розташування дренажу кондиціонера;
● оптимальна методика підключення проточного фільтра в кухні, бойлерів, шумоізоляції стояків.
Інформація потрібна для оцінки вартості сантехнічних робіт, контролю якості монтажу, мінімізації витрат при закупівлі матеріалів.

Схема опалення та розміщення радіаторів

Вся інформація щодо схеми розташування та монтажу системи опалення будь-якого типу:
● розташування колектору опалення, радіаторів;
● рекомендації щодо магістрального розведення системи;
● ілюстровані схеми підключення радіаторів;
● допоміжна фахова інформація для майстрів.
Схема містить площу всіх приміщень з опаленням для розрахунку потужності системи, створення кошторису, закупівлі обладнання та матеріалів.

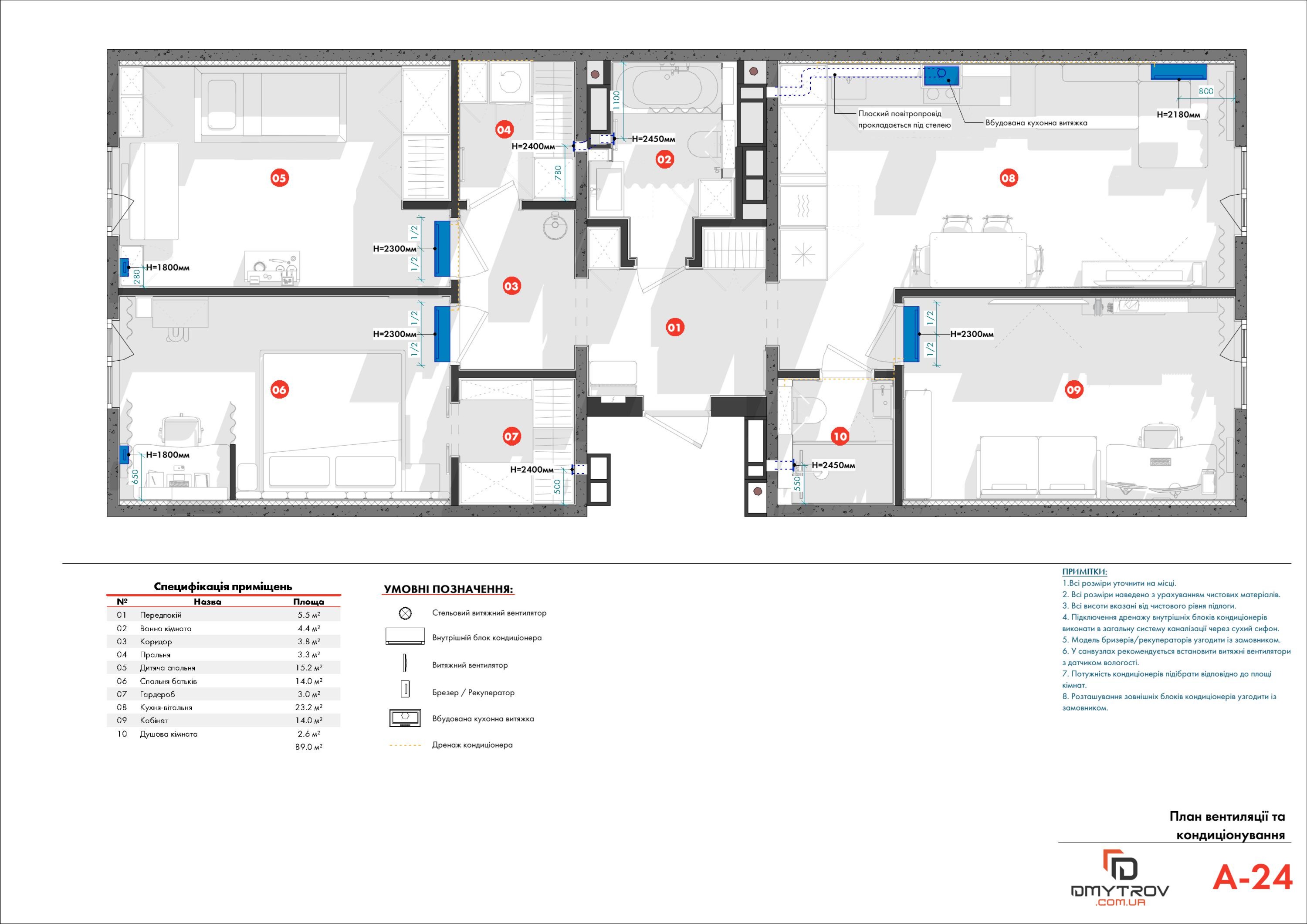

Вентиляція та кондиціювання

Все про кліматичну техніку, вентиляцію, кондиціонери, системи рекуперації. Зазначена площа кожного приміщення для розрахунку потужності обладнання.
Містить рекомендації щодо встановлення зворотних клапанів для недопущення потрапляння повітря з вентиляційного колодязя у квартиру.
Схема допомагає фахівцю із встановлення кліматичного обладнання точно розташувати внутрішні та зовнішні блоки.

Наповнення електрощита

Візуалізація електрощита Об'єкта: кількість елементів, призначення, послідовність розміщення.
Створений у вигляді таблиці Реєстр обладнання потрібен для розрахунку вартості, пошуку аналогів.

Схема підключення електричних споживачів

Обов’язкова схема електрична принципова, яка візуалізує схему підключення електричних мереж та обладнання. Потрібна для безперебійного електропостачання приміщень Об'єкта, захисту від перевантаження та короткого замикання.
Схема щита для підключення електричних споживачів обґрунтовує вибір номіналу кожного автоматичного вимикача та провідників з урахуванням струму та розрахункової потужності.
Електрик отримує готове рішення для підключення щитового обладнання.
Власник Об'єкта має докладну інформацію про відповідальність кожного автоматичного вимикача.
Порада: після завершення монтажних робіт роздрукуйте схему та закріпіть її на внутрішній поверхні дверцят електрощита.

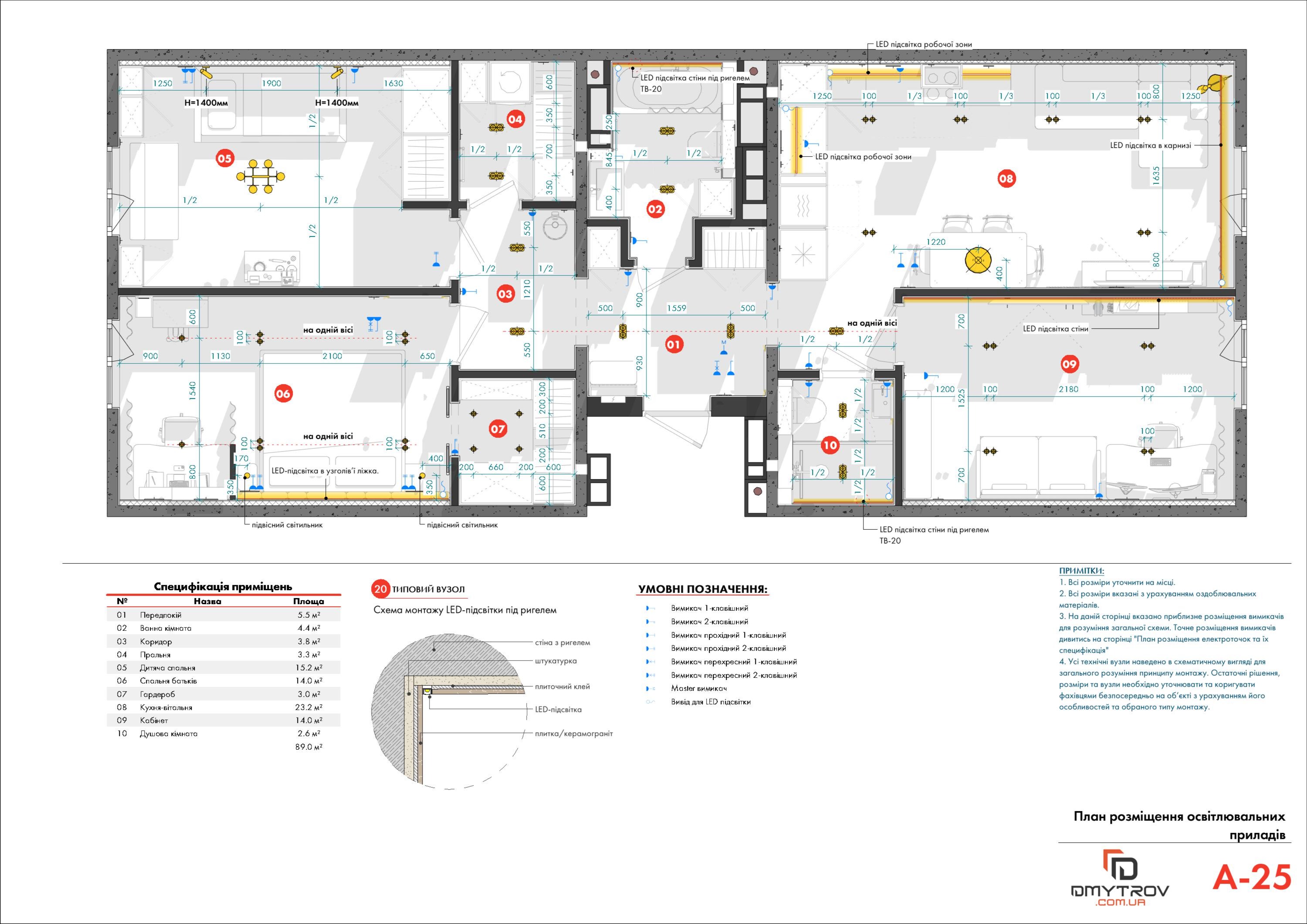

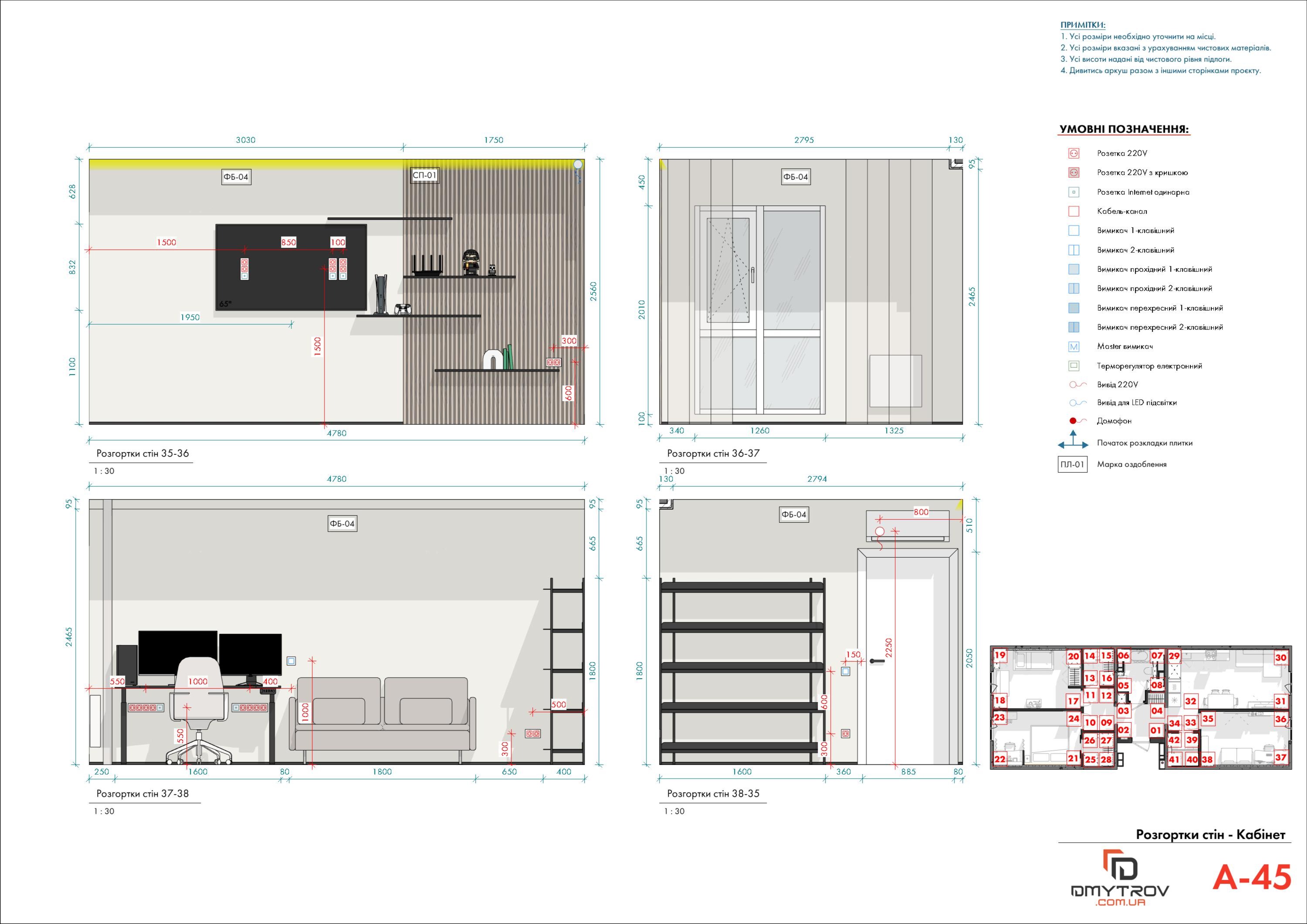

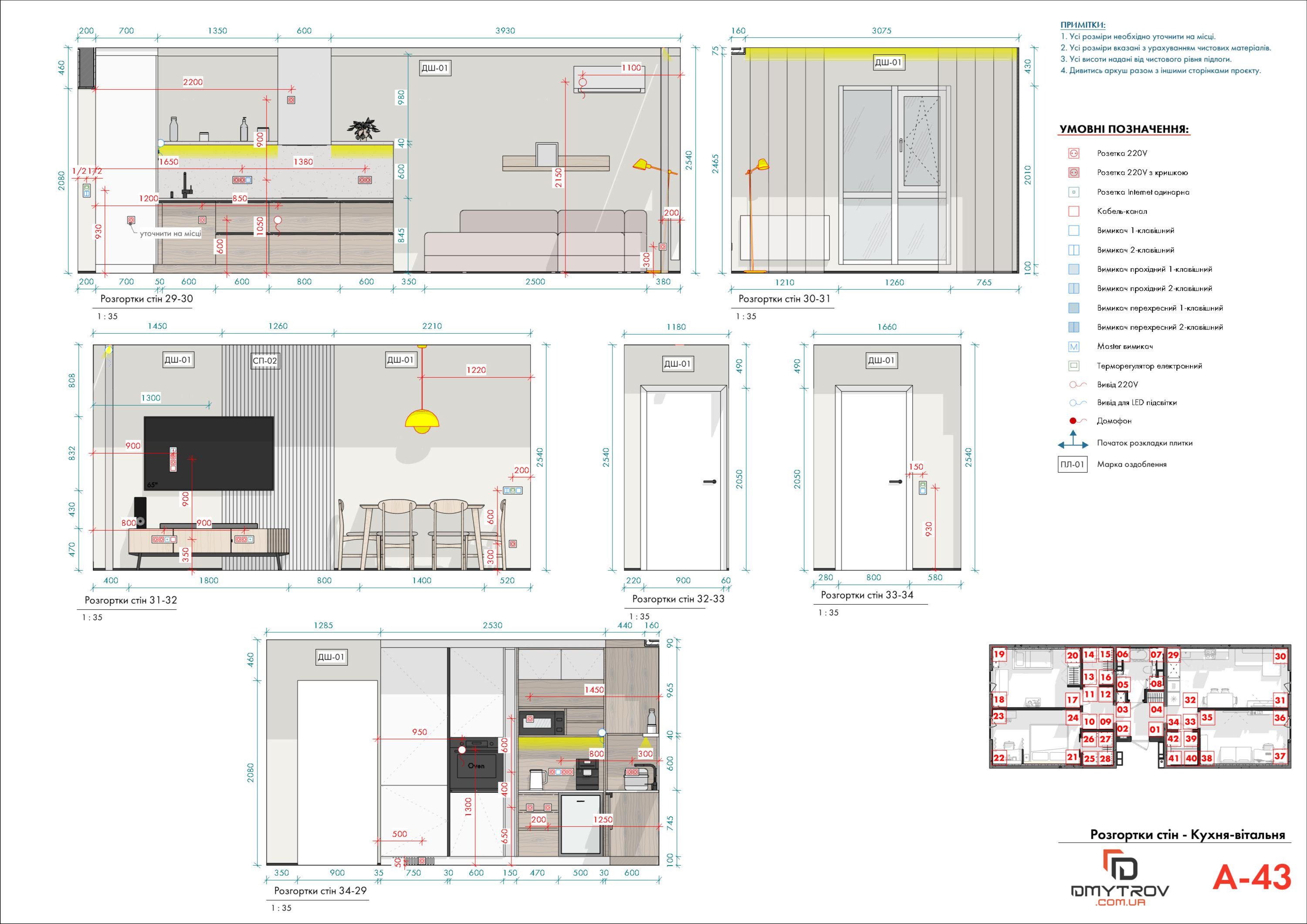

Схема освітлювальних приладів та керування ними

Візуалізація взаємозв’язків джерел освітлення та вимикачів чи реостатів у кожному приміщенні. Кольори на схемі відрізняють різні групи сценарного освітлення: видно, який вимикач за який прилад відповідає.
Додаткова інформація щодо електроприладів зазначена в правій частині аркуша.
